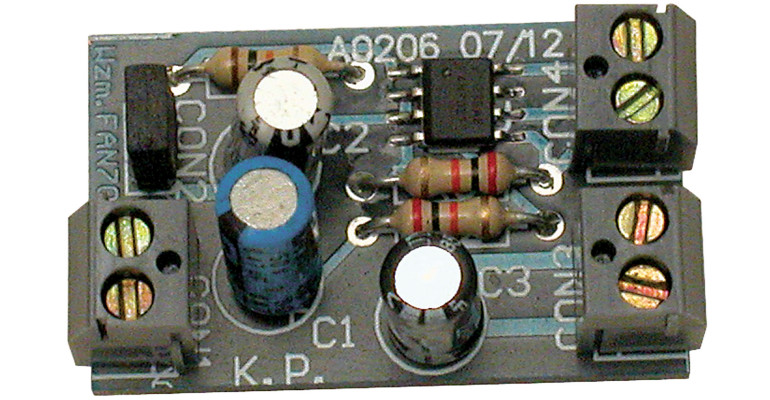

Prezentowany wzmacniacz pozwala na uzyskanie mocy 1 W przy zasilaniu napięciem 5 V i impedancji głośnika równej 8 Ω. Uzyskanie stosunkowo dużej mocy wyjściowej przy niskim napięciu zasilania jest możliwe dzięki temu, że wzmacniacz pracuje w trybie mostkowym.
Zastosowanie specjalizowanego układu ograniczyło do minimum liczbę elementów zewnętrznych. Wzmacniacz może być zasilany napięciem z przedziału 2...5 V. Dodatkowo wzmacniacz ma wejście umożliwiające przełączenie go w tryb czuwania, dzięki czemu pobór prądu zostanie ograniczony do wartości około 0,5 µA. Możliwość niskonapięciowego zasilania w połączeniu z funkcją czuwania sprawia, że wzmacniacz może być wykorzystany także w układach zasilanych bateryjnie. Układ FAN7021 pracuje w typowej aplikacji zalecanej przez producenta.
