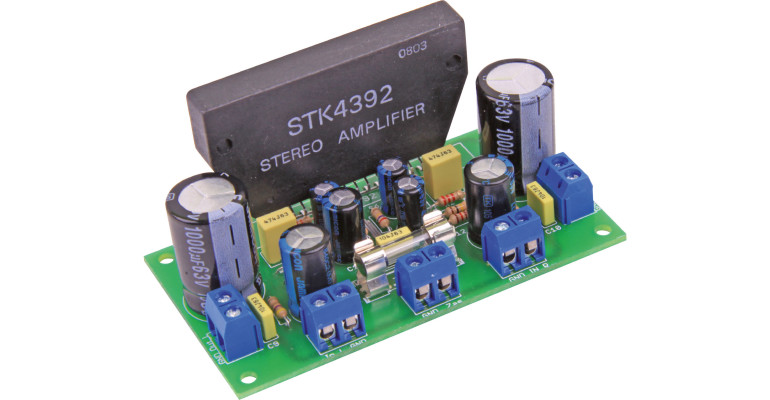

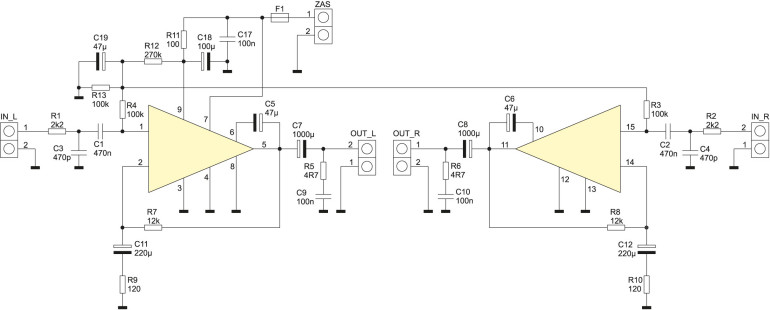

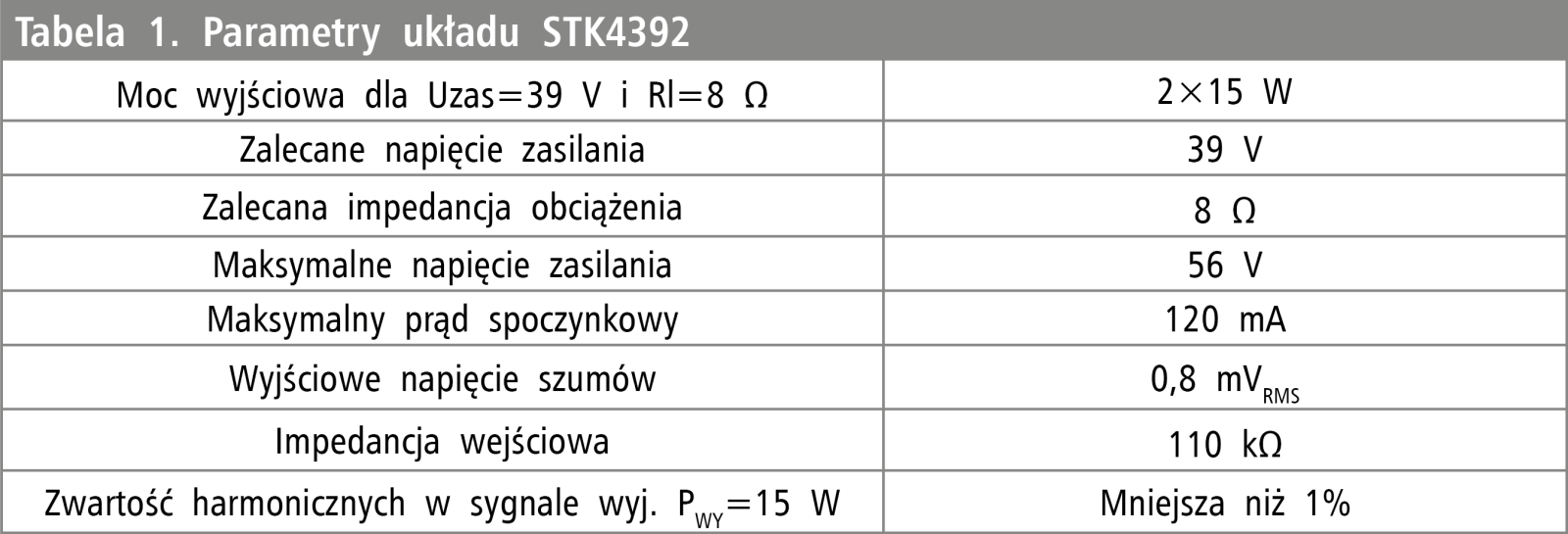

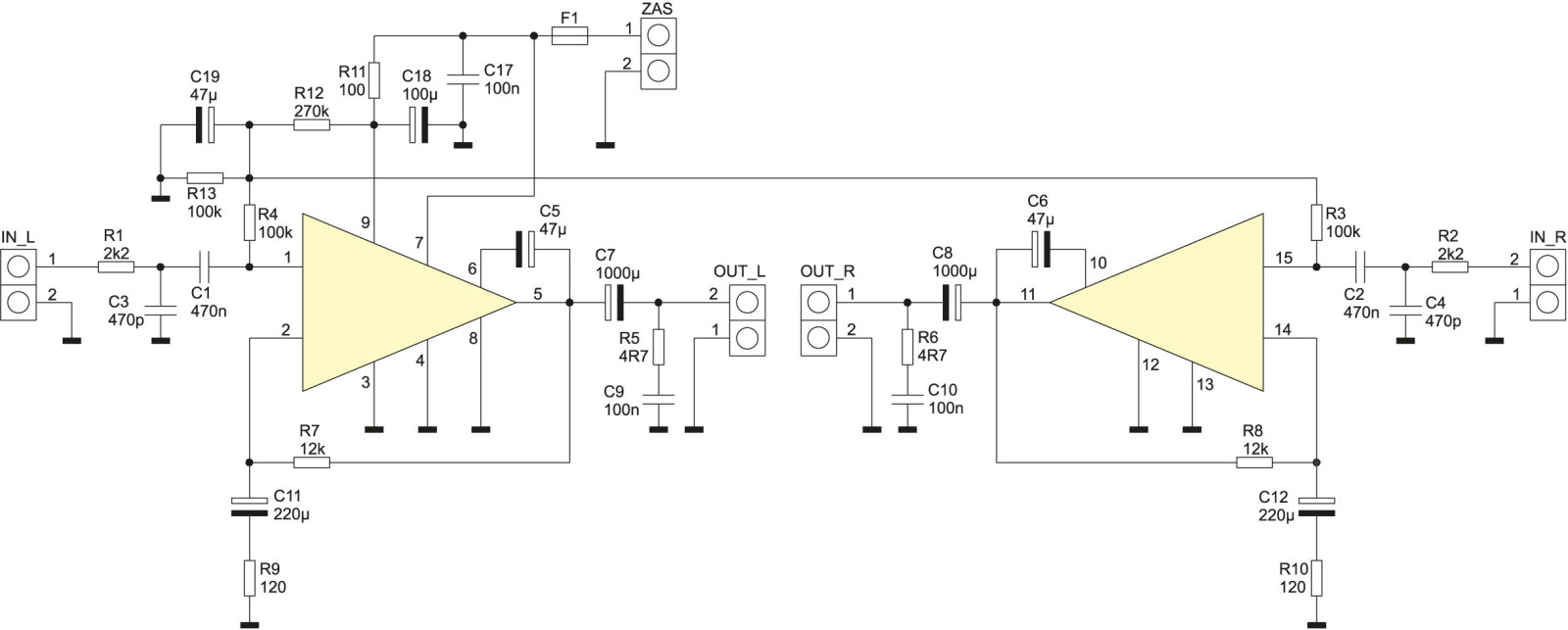

Na rysunku 1 pokazano schemat ideowy wzmacniacza. Elementy R1, C3, R2, C4 pełnią rolę filtrów dolnoprzepustowych i ograniczają pasmo sygnałów wejściowych, natomiast C1, C2 usuwają składową stałą, niwelując jej wpływ na polaryzację wejść. Elementy R11, R12, R13, C17, C18, C19 polaryzują stopnie wejściowe obu kanałów. R7, R9, C11, R8, R10, C12 kształtują charakterystykę wzmocnienia w funkcji częstotliwości, tak aby była ona płaska w jak najszerszym zakresie przenoszonych częstotliwości.
