Układ zamknięty jest w obudowie z 15 wyprowadzeniami, a do jego pracy wystarczy kilka kondensatorów elektrolitycznych i ceramicznych oraz kilka rezystorów.

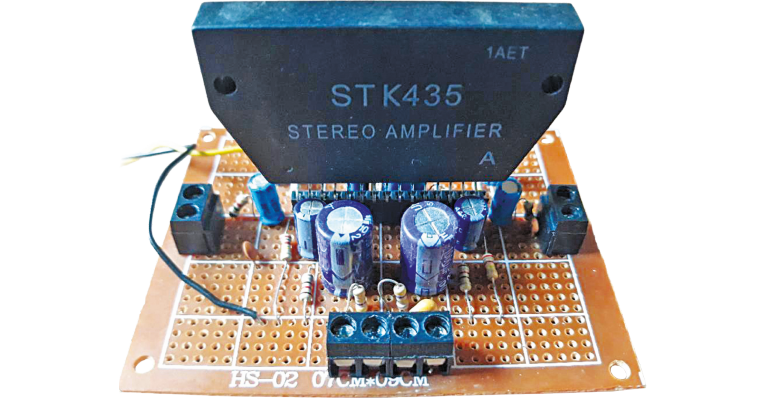

STK435 może pracować w szerokim zakresie napięcia zasilania. Przy napięciu 12 V jest w stanie dostarczyć około 7 W mocy wyjściowej na kanał przy obciążeniu głośnikiem o impedancji 8 Ω. W tych warunkach zapewnia dobrą jakość dźwięku przy niewielkich zniekształceniach harmonicznych. Prototyp wykonany przez autora przedstawiono na fotografii.
Schemat i działanie układu
Oprócz układu STK435 projekt zawiera niewielką liczbę rezystorów i kondensatorów. Na schemacie pokazano dwa identyczne kanały – lewy i prawy – wymagane w każdym wzmacniaczu stereofonicznym.
Wykonanie projektu należy rozpocząć od skompletowania elementów. Ponieważ oba kanały są identyczne, dalszy opis dotyczy jednego z nich – oznaczonego na schemacie jako IC1A.
Montaż rozpoczynamy od połączenia wyprowadzenia 1 układu STK435 z dwoma rezystorami R2 i R3 połączonymi szeregowo. Powstały węzeł należy następnie połączyć z rezystorem R5 o wartości 100 Ω, do którego doprowadzone jest napięcie zasilające +12 V ze złącza CON2. Punkt połączenia rezystorów R2 i R3 jest odsprzęgnięty względem masy kondensatorem elektrolitycznym C3 o pojemności 10 μF/25 V.
Sygnał wejściowy prawego kanału doprowadzany jest ze złącza CON1 przez rezystor 1 kΩ oraz kondensator elektrolityczny C2 (0,47 μF/25 V). Dodatni biegun kondensatora należy połączyć z wyprowadzeniem 1 układu STK435. Od strony ujemnego bieguna kondensatora C2 należy dodatkowo dołączyć do masy kondensator ceramiczny C1 o pojemności 470 pF.
Wyprowadzenie 2 układu STK435 łączymy z masą przez szeregowy obwód złożony z kondensatora C4 (220 μF/25 V) oraz rezystora R6 (120 Ω). Wyprowadzenia 3, 4 i 8 należy bezpośrednio połączyć z masą.
