- detekcja przekroczenia progowego poziomu dźwięku z mikrofonu lub sygnału z wejścia analogowego,
- dodatkowe wejście zewnętrznego wyzwalania,
- wbudowana dioda LED do sygnalizacji stanu wyjścia,
- wyjście typu OD o obciążalności do 50 mA/24 V,
- przerzutnik monostabilny podtrzymujący aktywację wyjścia po zaniku sygnału,
- czułość regulowana w zakresie: –41,5 dBV...–21,5 dBV (8,5...85 mV),
- napięcie zasilania: 2,7...5,5 V,
- pobór prądu: 0,27 mA (wyjście nieaktywne), 1,7 mA (wyjście aktywne).

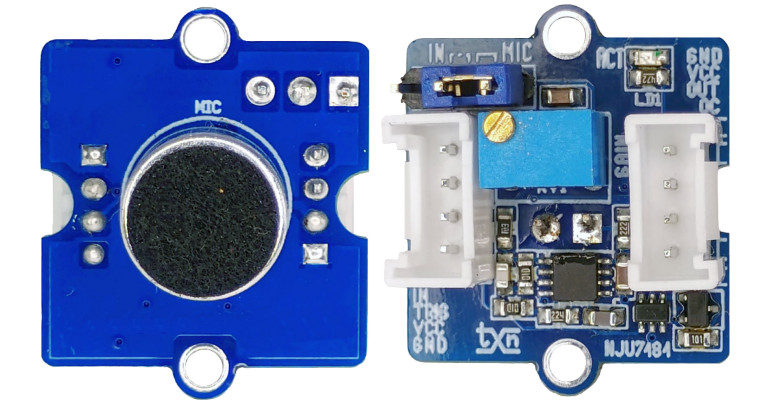

Moduł zasilany jest napięciem 2,7...5,5 V poprzez złącze IN lub OUT. Do złącza IN doprowadzone są ponadto sygnały: wejścia audio (IN) oraz wyzwalania (TRIG). Zwora SEL umożliwia wybór aktywnego źródła sygnału. W położeniu IN wybierany jest sygnał audio doprowadzony do złącza IN, zaś w pozycji MIC – sygnał z wbudowanego, czułego mikrofonu pojemnościowego MIC. Znajdujący się w strukturze U1 wzmacniacz w konfiguracji odwracającej ma wzmocnienie konfigurowane elementami RV1, R2 oraz R3. Dla wygody użytkowania parametr ten jest dostrajany potencjometrem GAIN (RV1), co ułatwia dostosowanie poziomu wyzwalania do potrzeb danej aplikacji. Czułość wejściowa określona jest wzorem:
Vi = 20·log((RV1+R2) / R3) – 21,5 [dBV]
W modelu może być ona ustawiana w zakresie od –41,5 dBV do –21,5 dBV (ok. 8,5...85 mV).
Zmieniając wartość R2 na 1 kΩ można podnieść czułość do –61,5 dBV (1 mV).
Wyjście OUT (pin 7) scalonego detektora NJM7181 jest ustawiane w stan wysoki po wykryciu dźwięku o poziomie przekraczającym ustawiony próg zadziałania. Sygnał z wyprowadzenia OUT jest następnie buforowany bramkami układu U2 oraz tranzystorem Q1, dzięki czemu na złączu OUT dostępny jest sygnał także w standardzie OC, co zwiększa elastyczność aplikacyjną modułu. Wyjście OC (zanegowane) może być obciążone prądem do 50 mA przy napięciu 24 V, co umożliwia bezpośrednie podłączenie transoptorów, przekaźników SSR lub miniaturowych przekaźników sygnałowych (obowiązkowo z diodą zabezpieczającą). Aktywność wyjścia OUT sygnalizowana jest świeceniem diody ACT.
