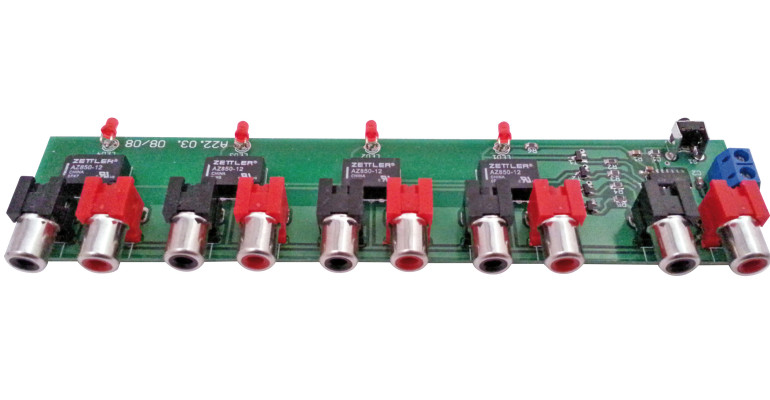

W roli elementów przełączających zastosowano przekaźniki, a wyboru źródła sygnału wejściowego dokonuje się za pomocą przycisku.
Pracą układu steruje popularny układ 4017 zawierający w swej strukturze licznik dziesiętny.
Cykl zliczania został skrócony do czterech stanów przez połączenie wyjścia Q3 z wejściem RES.
Kondensator C1 eliminuje drgania styku przycisku S1 mogące powodować niekontrolowaną pracę układu.
Każde naciśnięcie przycisku S1 to podanie impulsu na wejście zliczające CLK, które wywołuje zmianę stanu licznika, a w konsekwencji przełączenie kolejnego przekaźnika.
