Większość gramofonów dobrej klasy jest wyposażona we wkładkę magnetyczną. Uzyskiwany z niej sygnał ma małą amplitudę, rzędu pojedynczych miliwoltów. Ponadto, odczytany sygnał jest proporcjonalny do prędkości ruchu igły poruszającej się w rowku płyty. Oznacza to, że im wyższa częstotliwość, tym jest większy sygnał z wkładki. Dlatego musi on być silnie wzmocniony, a wzmacniacz powinien mieć charakterystykę częstotliwościową, która przywróci prawidłowe proporcje sygnałów o niskich i wysokich częstotliwościach. Taki przedwzmacniacz silnie uwypukla niskie częstotliwości, a znacznie słabiej wysokie. Nie można jednak zrobić tego dowolnie, według własnego uznania. Dlatego od 1953 r. płyty winylowe są nagrywane w taki sposób, aby przy odtwarzania prawidłowo współpracowały ze wzmacniaczem o charakterystyce ustalonej przez amerykańskie stowarzyszenie RIAA (Recording Industries Association of America).W 1976 r. europejska organizacja IEC wprowadziła modyfikację, polegającą na obniżeniu wzmocnienia dla (różnych zakłócających) przebiegów o częstotliwościach poniżej 20 Hz. Zmodyfikowana charakterystyka nosi nazwę RIAA-IEC. Różni się ona od oryginalnej RIAA tylko w zakresie najniższych tonów i w praktyce ta różnica nie ma żadnego znaczenia.

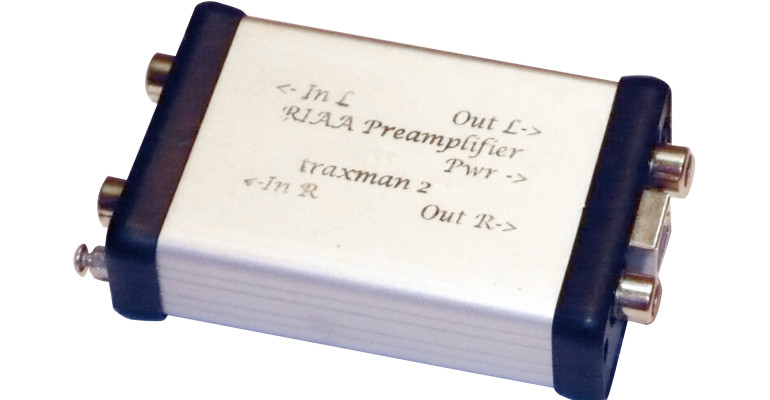

Przedwzmacniacz wykonano z użyciem wzmacniacza operacyjnego o wysokiej jakości, przeznaczonego głównie do aplikacji audio – LME49720 (TI). Schemat przedwzmacniacza korekcyjnego jest wzorowany na notach aplikacyjnych producenta.
Sygnał wejściowy z gniazd J1L/R jest doprowadzony do wzmacniacza U1, w którego pętli sprzężenia zwrotnego realizowana jest korekcja RIAA (rezystor R4L i kondensator C4L oraz rezystor R5L i kondensator C3L).
Układ jest zasilany ze zintegrowanego zasilacza ±12 V opartego o stabilizatory scalone U2 i U3. Ze względu na chęć zachowania niewielkich wymiarów i dla celu eliminowania zakłóceń, transformator zasilający (4 VA, 2×12 V) umieszczono w obudowie zasilacza wtyczkowego i podłączono do płytki za pomocą kabla USB z wtykiem B.
W zależności od zastosowanej wkładki MM, warto dopasować impedancję wejściową do parametrów podanych przez producenta. O ile rezystancja obciążenia wkładki MM wynosi przeważnie 47 kΩ (wyjątkiem są wkładki MC-HO z ruchomą cewką, ale o wysokim poziomie wyjściowym, wymagające czasem Rwe=1 kΩ lub zbliżonej), to pojemność obciążenia zmienia się w szerokich granicach 100…470 pF i w takim wypadku należy skorygować wartości kondensatorów C1L/C1R.
