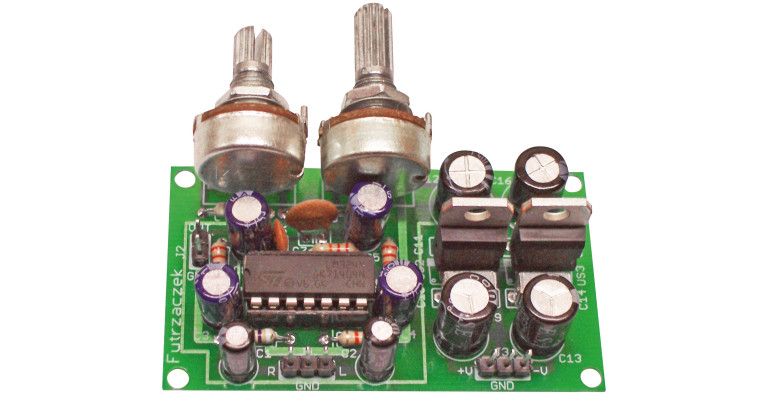

Sygnały prawego i lewego kanału są wprowadzane na złącze J1. Kondensatory C1 i C2 oddzielają składową stałą, która mogłaby przedostać się na wejście wzmacniaczy operacyjnych. Z kolei, rezystory R1 i R2 są odpowiedzialne za odpowiednie obciążenie źródła sygnału oraz utrzymanie wejść odwracających na potencjale masy. Wzmacniacze US1A i US1B, wchodzące w skład poczwórnego wzmacniacza operacyjnego, pracują jako wtórniki napięciowe, izolując wejścia i nie pozwalając przenikać sygnałom. Wyjścia wzmacniaczy nieodwracających połączone są ze sobą, każde za pośrednictwem rezystora i kondensatora połączonych szeregowo. Rezystory wprowadzają dodatkową impedancję na każdym z wyjść, uniemożliwiając przepływ nadmiernego prądu i ich uszkodzenie. Kondensatory usuwają składową stałą. Następnie wyjścia obu kanałów są zwierane i następuje sumowanie sygnałów z obu kanałów. Zsumowany, niewzmocniony sygnał L+R trafia na odwracający wzmacniacz napięciowy. Rezystor R5, będący elementem pętli ujemnego sprzężenia zwrotnego, ustala wzmocnienie tego stopnia na 2 V/V. Dla sygnału wejściowego pochodzącego z wyjścia liniowego, daje to sygnał wyjściowy o amplitudzie nieprzekraczającej ok. 1,5 V. Wartość tę można zwiększyć, poprzez zwiększenie wartości tego rezystora – jednak, nie jest zalecane przekraczanie rezystancji 100 kΩ. Przy zbyt dużym wzmocnieniu, mogą ujawnić się szumy wzmacniacza oraz sygnały o wysokiej amplitudzie mogą być zniekształcane, dzięki ograniczonemu napięciu zasilania. Wzmocniony sygnał, za pośrednictwem kondensatora C5, trafia na ścieżkę oporową potencjometru P1, służącego do regulacji amplitudy sygnału wyjściowego.
Obwód składający się z rezystorów R6 i R7, potencjometru P2 oraz kondensatorów C6 i C7, wraz ze wzmacniaczem operacyjnym US1D, tworzy dolnoprzepustowy filtr Czebyszewa drugiego rzędu. Potencjometrem P2 ustalana jest tzw. częstotliwość odcięcia, czyli ta częstotliwość, powyżej której wzmocnienie układu wychodzi poza przedział ±3 dB. Rezystor R7 ustala minimalną częstotliwość odcięcia, zaś opór ścieżki P2 – maksymalną. Zmieniając ich wartości, można regulować ten parametr w dość szerokim zakresie. Dla wartości elementów ze schematu, zawiera się ona w zakresie 70…270 Hz, w zależności od ustawienia P2. Kondensator C8 odcina ewentualną składową stałą, która mogłaby pojawić się na wyjściu. Poczwórny wzmacniacz operacyjny US1 zasilany jest stabilizowanym napięciem symetrycznym o wartości ±15 V. Dostarczają go dwa stabilizatory US2 i US3, odpowiednio: LM7815 i LM7915.
