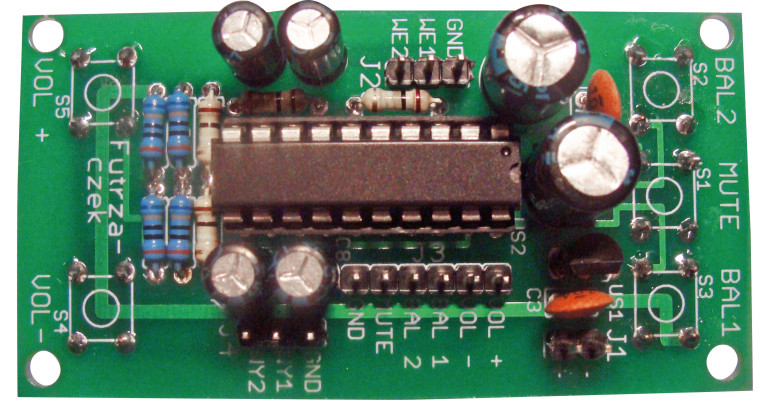

Napięcie zasilające, podawane na złącze J1, jest filtrowane za pomocą kondensatorów C1…C4 i stabilizowane przez układ US1. Ze stereofonicznego sygnału wejściowego doprowadzonego przez złącze J2 jest usuwana składowa stała (kondensatory C1 i C2), natomiast dzielnikami rezystorowymi R1/R2 oraz R3/R4 dodaje się własną o napięciu 2,5 V. Tak przygotowany sygnał wchodzi na wejścia „górnych” odczepów potencjometrów znajdujących się wewnątrz układu US2 – nóżki 10 i 13.
Ich „dolne” odczepy również umieszczone są na potencjale 2,5 V, dzięki czemu przez ścieżkę oporową nie przepływa prąd. Kondensatory C7 i C8 odcinają składową stałą kierując sygnał do wyjścia, czyli złącza J4.
Po co takie pozornie niepotrzebne komplikowanie aplikacji? Otóż, na drodze eksperymentalnej zostało potwierdzone, że potencjometry cyfrowe źle radzą sobie z sygnałami, w których prąd nie płynie jedynie od wejścia do wyjścia, a również od wyjścia ku wejściu. Taka sytuacja ma miejsce, kiedy napięcie jest ujemne. Objawia się to zniekształceniami nieliniowymi, a przy dużych amplitudach wręcz słyszalnym charczeniem. Najprostszym i zarazem skutecznym lekarstwem, jest „przesunięcie” całego sygnału, tak aby cały „zmieścił się” w dodatniej połówce. Zostało to zrealizowane poprzez dodanie składowej stałej, która jest „niewidoczna” dla samego potencjometru. „Górny” i „dolny” odczep potencjometru są na tym samym potencjale, więc przez ścieżkę oporową nie płynie żaden prąd.
Sterowanie zrealizowane jest pięcioma przyciskami S1…S5:
- S1 (MUTE): tłumienie sygnału wyjściowego,
- S2 (BAL2): zmniejszanie tłumienia WEJ2 i zwiększanie na wejściu WEJ1,
- S3 (BAL1): zmniejszanie tłumienia WEJ1 i zwiększanie na wejściu WEJ2,
- S4 (VOL –): równomierne tłumienie obydwu wejść,
- S5 (VOL +): równomierne zmniejszanie tłumienia obydwu wejść.
Układ DS1802 ma w swojej strukturze odpowiednie rezystory podciągające oraz obwody eliminujące drganie styków. Wyprowadzenia umożliwiające sterowanie potencjometrem zostały przyłączone do złącza J3 i umożliwiają użycie klawiatury lub mikrokontrolera – podanie poziomu niskiego jest równoważne naciśnięciu przycisku. Przy omawianiu sterowania trzeba dodać, że opcję MUTE załącza się jedynie klawiszem S1, lecz wyłącza naciśnięciem któregokolwiek.
Potencjometr, jak jego odpowiednik mechaniczny, jedynie wprowadza tłumienie. Sterowanie głośnością odbywa się w 65 krokach; każdy z nich dodaje tłumienie na poziomie 1 dB, a ostatni wycisza. MUTE nie wyłącza sygnału całkowicie (tłumienie musiałby dążyć do nieskończoności) – w głośnikach podłączonych do czułego wzmacniacza można usłyszeć dźwięk, lecz jest on na tyle wyciszony, że z pewnością nie będzie stanowił przeszkody w np. prowadzeniu rozmowy telefonicznej.
