Do złącza CON3 jest doprowadzany stereofoniczny sygnał audio. Kondensatory C4, C7, C14, C16 tworzą obwody wejściowe, które konfigurują wejścia różnicowe wzmacniacza do pracy w trybie single ended. Rezystor R5 oraz kondensatory C10 i C13 filtrują napięcia zasilające dla części analogowej oraz stabilizatora 7 V wbudowanego w układ TPA. Kondensatory C1…C3 oraz C18…C20 filtrują zasilanie dla stopnia mocy. Wyjścia połączone są z filtrami LC zbudowanymi z koralików ferrytowych L1...L4 oraz kondensatorów o niewielkiej pojemności C6, C8, C12, C15 i doprowadzone do złącz CON4 i CON5.
Dioda świecąca LED2 sygnalizuje obecność napięcia zasilającego. Dioda LED1 jest dołączona do wyjścia FAULT, a więc sygnalizuje zadziałanie któregoś z zabezpieczeń. Wyjście FAULT jest połączone z wejściem SD odpowiadającym za wprowadzenie układu w stan standby – dzięki temu jest aktywna funkcja Automatic Recovery (patrz dokumentacja TPA3110). Zabezpieczenie przeciwzwarciowe wyłącza się automatycznie po usunięciu zwarcia, natomiast zabezpieczenie DC detect wywołane wystąpieniem napięcia stałego na wejściu wymaga ponownego dołączenia zasilania. Zabezpieczenie termiczne nie wymaga restartu zasilania i nie jest sygnalizowane na wyjściu FAULT, po prostu wyłącza wzmacniacz do czasu obniżenia się temperatury jego struktury. Wprowadzenie układu w tryb standby wymaga zwarcia szpilek opisanych STBY (CON2), czyli podanie napięcia bliskiego 0 V na wejście SD, co również jest sygnalizowane świeceniem diody LED1.

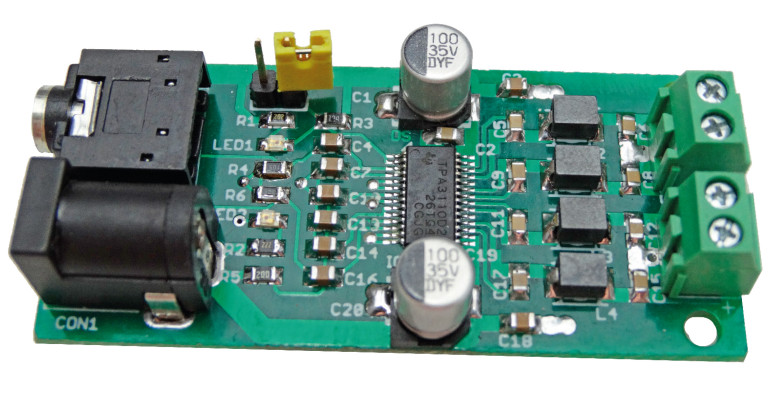

Wzmacniacz zmontowano na płytce o wymiarach 60 mm×28 mm×15 mm. Większość elementów biernych ma obudowy SMD 0805, więc montaż wymaga precyzji, ale nie powinien sprawić problemów. Sam układ TPA3110 jest dostępny w obudowie TSSOP28, a więc jest łatwy do przylutowania. Należy tylko pamiętać, aby przylutować wyprowadzenie „Power Pad” na tylnej ściance układu. Przelotki pod układem należy zalać cyną od dolnej strony płytki druku. Cyna przepłynie na drugą stronę i połączy „Power Pad”.
