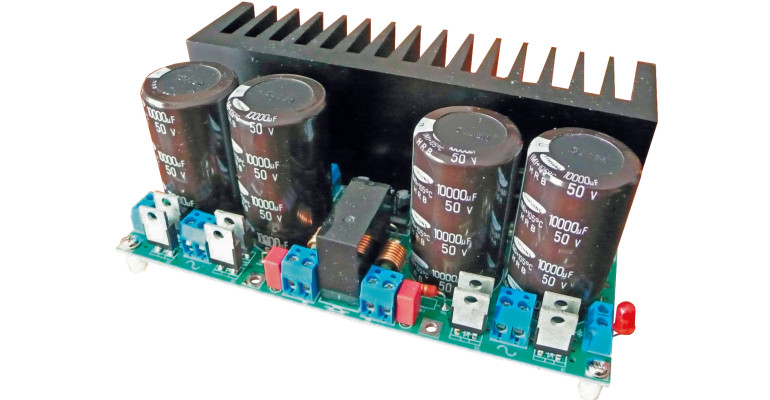

Moduł zawiera dwa kanały wzmacniacza mocy z popularnym układem LM3875, zasilacz oraz obwody zabezpieczające głośnik. Zmontowana płytka jest gotowym blokiem funkcjonalnym systemu audio. Wzmacniacz składa się z bloku wzmocnienia U1L/R i układu zabezpieczeń U1. Układy U1L/U1R (LM3875) pracują w konfiguracji odwracającej ze sprzężeniem stałoprądowym ze względu na niewielkie napięcie niezrównoważenia. Wzmocnienie układu ustalono na ok. 14 V/V. Można je zmieniać za pomocą rezystorów R1x/R2x, korygując przy tym R3x=R1x, R4x=R2x. Uwaga: poniżej 10 V/V układ przestaje być stabilny. Rezystory R5x i R6x, kondensator C3x oraz cewka L1x zapewniają stabilność przy współpracy z obciążeniami o złożonym charakterze. Zasilanie układu jest symetryczne, niestabilizowane otrzymywane z prostownika D1…D8 oraz filtru CE1…CE4 o odpowiedniej dla mocy pojemności sumarycznej wynoszącej 40 mF.
Układ wykonano ze specjalizowanym układem uPC1237 firmy NEC (U1). JZawiera on zabezpieczenie przed składową stałą, układ detekcji napięcia zasilania, układ szybkiego wyłączenia i opóźnionego załączenia głośników, układ automatycznego zerowania oraz driver przekaźnika. Układ detektora przeciążenia jest nieaktywny ze względu na zastrzeżenia patentowe, ale w tym wzmacniaczu nie jest potrzebny, ponieważ za LM3875 jest zabezpieczony przez zwarciem na wyjściu.
Do układu detekcji napięcia stałego, poprzez rezystory R1 i R2, doprowadzone są sygnały wyjściowe kanałów. Wystąpienie napięcia stałego na dowolnym z wyjść aktywuje zabezpieczenie – głośniki zostają odłączone za pomocą przekaźnika RL1.
Obwód opóźnionego załączenia składa się z rezystora R4 i kondensatora CE7 ustalających czas opóźnienia. Dla detekcji napięcia zasilania do wejścia należy doprowadzić wyprostowane napięcie transformatora (po odpowiednim dopasowaniu zakresu napięć), które po niewielkiej filtracji kondensatorem CE6 aktywuje układ detekcji. Ze względu na rozdzielenie uzwojeń transformatora (brak masy odniesienia) układ detekcji napięcia zasilania jest rozwiązany inaczej, niż podano w nocie aplikacyjnej. Napięcie z jednego z uzwojeń transformatora poprzez prostownik D9 zasila diodę LED transoptora IS, rezystory R7…R10 ograniczają jej prąd. Tranzystor z IS kluczuje napięcie stałe zasilające wzmacniacz „udając” prostowanie jednopołówkowe. Takie rozwiązanie zapewnia szybki zanik sygnału zasilania po wyłączeniu wzmacniacza, umożliwiając prawidłową pracę układu detektora zasilania.
W obwód diody LED transoptora włączono złącze JON umożliwiające zdalne załączenie głośników lub dodatkowe zabezpieczenie termiczne układu np. poprzez włączenie szeregowo wyłącznika termicznego (normalnie zwarty) umieszczonego na radiatorze. Jeżeli funkcja nie będzie wykorzystana, złącze może zostać zastąpione zworą. Układ U1 steruje bezpośrednio cewką przekaźnika o dopuszczalnym prądzie do 80 mA. Aby ograniczyć straty mocy w cewce przekaźnika, szeregowo z nią włączono rezystor R6. Jego wartość należy dobrać, aby zapewnić znamionowe napięcie cewki w zależności od wartości napięcia zasilania końcówki mocy. Dioda D10 zabezpiecza U1 przed przepięciami przy wyłączaniu przekaźnika. W celu sygnalizacji prawidłowej pracy wzmacniacza, równolegle do cewki RL1 poprzez rezystory ograniczające prąd i złącze JLD włączona jest dioda LED.
