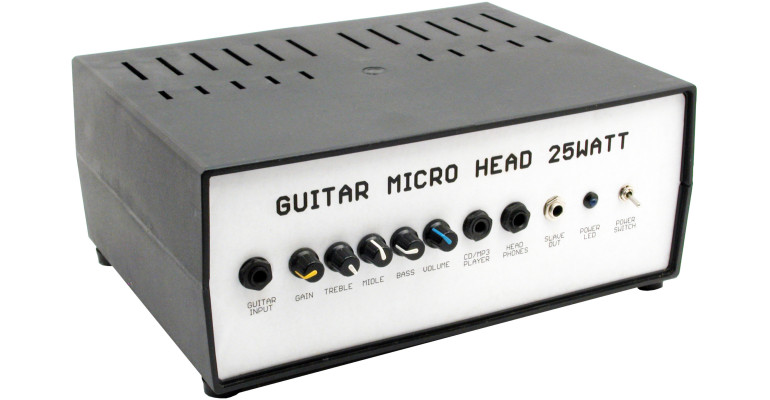

Micro Head do gitary elektrycznej. Wzmacniacz gitarowy o mocy 25 W

Wzmacniacz można podzielić na trzy bloki funkcjonalne:

1. Przedwzmacniacz (stopień wejściowy, korekta barwy dźwięku, stopień wzmacniający, wtórnik napięciowy).
2. Końcówka mocy (wzmacniacz mocy zasilający głośnik lub zespół głośników).
3. Zasilacz (blok odpowiedzialny za zasilanie całego urządzenia).

Stopień wejściowy wykonano na jednym z dwóch wzmacniaczy operacyjnych mieszczących się w obudowie układu scalonego NE5532. W skład tego stopnia wchodzą: rezystory R1…R6, kondensatory C1…C6 oraz potencjometr VR1, który służy do wstępnej regulacji wzmocnienia. Impedancję wejściową wyznacza rezystor R1 i wynosi ona 1 MΩ. Czułość wejścia wynosi około 0,5 V i jest optymalna dla gitary elektrycznej. Pozwala przy tym na bez problemową regulację przedwzmacniacza w stopniu wejściowym. Wzmocnienie napięciowe tego stopnia mieści się w zakresie 29 dB dla tonów niskich oraz ok. 35 dB dla tonów wysokich pasma akustycznego.

Wzmocnienie skrajnych pasm wypełnia lukę charakterystyki częstotliwościowej przetwornika gitary elektrycznej. Z reguły przetwornik gitary elektrycznej z pojedynczą cewką (single coil) pracuje w zakresie od 150…300 Hz do maksymalnie do 6…10 kHz, co wynika to z budowy przetwornika. Przeciętna impedancja takiego przetwornika wynosi około 4 kΩ, chociaż bezpiecznie jest założyć, że mieści się w zakresie 2…6 kΩ.

Przetwornik „single coil” brzmi „jaśniejszą” barwą tonów wysokich, ma dużo „środka” i mniej niskich tonów. Sprawa ma się nieco inaczej z przetwornikami z podwójną cewką (humbucker). Taki przetwornik pracuje w paśmie od 100…200 Hz do 5…8 kHz. Brzmienie uzyskiwane za pomocą takiego przetwornika jest „ciemniejsze”, bez wyeksponowanych wysokich tonów, zawierające w barwie znacznie więcej tonów średnich i niskich. Impedancja humbuckera mieści się w zakresie 4…12 kΩ – średnio 8 kΩ.

Analizując charakterystyki częstotliwościowe przetworników możemy wyciągnąć wniosek, iż nie są one liniowe. Dlatego istotne jest podbicie skrajnych pasm w celu poprawy uzyskiwanego brzmienia. Ponieważ przetworniki gitarowe – bez względu na rodzaj i liczbę cewek – słabo przenoszą częstotliwości poniżej 100 Hz i powyżej górnej granicy pasma (zwykle 5 kHz), a znacznie lepiej od 100 Hz aż do ok. 5 kHz.

Głośnik gitarowy działa w paśmie od ok. 100 Hz do 5 kHz, ale charakterystyka częstotliwościowa w tym paśmie jest nieliniowa i można by zaryzykować twierdzenie, że tyle ile jest modeli głośników gitarowych, tyle jest różnych charakterystyk tych głośników. Dlatego przedwzmacniacz tak opracowano, by „wycisnąć” maksymalnie najwięcej brzmienia z przetwornika gitarowego i przełożyć to brzmienie na głośnik gitarowy.

Kolejnym stopniem jest pasywna korekcja tonów – należy ją traktować jako tłumiącą, ponieważ ustawienie potencjometrów na minimum spowoduje całkowite wyciszenie sygnału. Maksymalne rozkręcenie potencjometrów zbliży poziom sygnału do 0 dB (w praktyce jest to ok. –3 dB). Zastosowane korekcję typu Quasi fenderowsko – marshallowską. „Stack” i podobne korektory działają w zbliżony sposób.

Kolejną ważną rzeczą dotyczącą korektora tego typu jest zależność między potencjometrami. Oznacza to, że zmieniając ustawienie potencjometru np. tonów wysokich wpływamy również na tę część brzmienia, za której ustawienie odpowiada potencjometr regulujący basy i tony średnie. Jest to celowe działanie mające na celu lepsze zbalansowanie i uwydatnienie pasm w trakcie regulacji, aby była bardziej odczuwalne dla ucha. Wspomniany regulator wykonano w oparciu o rezystor R7 i kondensatory C7, C8 oraz potencjometry VR2…VR4.

Za pasywnym korektorem tonów mieści się stopień wzmacniacza napięciowego, który zbudowano z rezystorów R8, R9, kondensatorów C9…C11 oraz wzmacniacza operacyjnego NE5532. Wzmacnia on sygnał o 33 dB – tak duże wzmocnienie jest konieczne, ponieważ sygnał za korektorem jest stłumiony. Po wzmocnieniu sygnał jest kierowany na potencjometr VR5 regulujący poziom głośności (potencjometr VR5 oraz kondensatory C13 i C14 tworzą obwód regulacji dopasowany do właściwości ucha ludzkiego). Suwak potencjometru jest dołączony za pomocą rezystora do wejścia wtórnika napięcia z tranzystorem Q1. Pełni on rolę bufora pomiędzy przedwzmacniaczem, a wzmacniaczem mocy dopasowując ich rezystancje.

Dalej, sygnał jest kierowany na wejście końcówki z układem TDA2050. Uzyskiwana moc wynosi 25 W przy obciążeniu 4 Ω (17 W przy obciążeniu 8 Ω). Blok ten wyposażono w dodatkowe wejście „CD/MP3 Player” (dla odtwarzacza MP3 lub innego) oraz trzy wyjścia „Slave Out” (dla innej końcówki lub sprzętu nagrywającego), „Headphones” (dla słuchawek) i „Speaker Out” (dla głośników). Do wyjścia końcówki mocy dołączono diody prostownicze w kierunku zaporowym względem biegunów zasilania. Ma to na celu zmniejszenia zjawiska przystuku w momencie włączania i wyłączania zasilania.

Ostatnim blokiem jest zasilacz. Na pierwszy rzut oka jego budowa przypomina inne konstrukcje zasilaczy symetrycznych używanych we wzmacniaczach, jednak dodatkowo włączono w nim kondensator elektrolityczny C32 o pojemności 2200 μF/50 V. Pełni on dwie ważne funkcje: zmniejsza poziom „stuknięcia” słyszanego w głośnikach w momencie włączania i wyłączania zasilania oraz stanowi dodatkowy rezerwuar mocy dla wzmacniacza.

Schemat zasilacza należy podzielić na dwa segmenty. Pierwszy zawiera kondensatory C30…C32, C28, C29, C33 i diody prostownicze D6…D8. Ta część zasilacza odpowiada głównie za zasilanie końcówki mocy. Tylko niewielka część mocy zostaje przekazana na drugi segment zasilacza stabilizowanego, parametrycznego, zbudowanego na diodach Zenera D10 i D11 (DZ9,1V/1,3W). Kondensatory o małej pojemności redukują szumy. Zastosowanie diod prostowniczych spolaryzowanych zaporowo względem zasilania redukuje przepięcia w momencie załączania i wyłączania zasilania. Rezystory R27 i R26 dodatkowo symetryzują zasilacz parametryczny służący do zasilania przedwzmacniacza. Napięcie zasilające przedwzmacniacz to ±9 V, a jego tolerancja ±0,5 V dla każdego bieguna zasilania. Jeśli w praktyce uzyskiwane napięcie nie będzie mieściło się w zakresie (co do wartości bezwzględnej) 8,5…9,5 V, to należy zmienić diodę Zenera odpowiedzialną za daną gałąź zasilacza. Zasilacz współpracuje z transformatorem o mocy 40 VA i napięciu wyjściowym 2×12 V. Taka moc jest wystarczająca dla uzyskania mocy wyjściowej 25 W przy obciążeniu 4 Ω.
