Opracowanie zwrotnicy pasywnej, nawet nieskomplikowanej, 2-drożnej, poparte wstępnymi symulacjami komputerowymi, wymaga poniesienia sporych kosztów elementów biernych poświęconych na „dostrajanie” zwrotnicy. Wykonanie zwrotnicy 3-drożnej, jest jeszcze bardziej złożone i kosztowne. Nieliniowość głośników, zmienna impedancja, różnice w efektywności, wzajemny wpływ elementów poszczególnych torów, bardzo często zmuszają do wielu kompromisów mających wpływ na uzyskany efekt końcowy, więc warto wypróbować rozwiązanie zwrotnicy aktywnej tym bardziej, że gotowy moduł wzmacniacza końcowego mocy zwykle jest tańszy od dobrej cewki i kondensatora. Rekomendacje: zwrotnica aktywna jest używana w charakterze podstawowego elementu 3-drożnego systemu głośnikowego. Dzięki łatwiej budowie i strojeniu ułatwia rozpoczęcie eksperymentów z aktywnymi zestawami głośnikowymi.
Podstawowe informacje:
- Napięcie zasilające: 12…15 V DC/ min. 100 mA.
- Topologia VSF (Variable State Filter) umożliwia uzyskanie jednoczesnego podziału na 3 pasma.
- Łatwa budowa i uruchomienie.
- Brak konieczności stosowania „nietypowych” wartości rezystancji i pojemności.
- Do zastosowania w 3-drożnych torach audio np. zestawach głośnikowych.
Filtry i zwrotnice aktywne przeciętnemu konstruktorowi kojarzą się głównie z nietypowymi oraz trudnodostępnymi wartościami elementów kształtujących charakterystykę filtra. Sytuacja ta pogarsza się, gdy trzeba przestrajać np. dwa lub trzy pasma. Wymusza to stosowanie wielosekcyjnych przełączników, potencjometrów oraz precyzyjnie dobieranych rezystorów i kondensatorów o dobrej stabilności. Aby wyeliminować opisane niedogodności zastosowano filtr w topologii zmiennych stanu (Variable State Filter, VSF) – jego schemat blokowy pokazano na rysunku 1. Umożliwia on jednoczesne uzyskanie charakterystyk, dolno-, środkowo- i górnoprzepustowych.

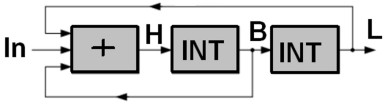

Rysunek 1. Topologia filtru zmiennych stanu (Variable–State)
