4-kanałowy wzmacniacz dźwięku o wielu trybach pracy

Czasami potrzebujemy konfigurowalnych wzmacniaczy wielokanałowych do eksperymentów lub do użytku w biurach lub szkołach. Oto wielozadaniowy wzmacniacz audio oparty na układzie TDA1554Q, skonfigurowany do pracy w wielu trybach z czterema wyjściami kanałowymi.
Article Image

Układ wzmacniacza audio o wielu trybach pracy

Układ prostego, czterokanałowego, wzmacniacza audio z wieloma trybami pracy jest pokazany na rysunku 1. Posiada on cztery kanały, a każdy kanał może dostarczyć około 11 W przy obciążeniu 2-omowym i około 6 W przy obciążeniu 4-omowym. Układ będzie również pracował z obciążeniem od 4 omów do 16 omów.

Rysunek 1. Układ 4-kanałowego wzmacniacza audio o wielu trybach pracy

Wybór trybu pracy

Funkcja multi-mode obejmuje tryby pracy jednokanałowej i z obciążeniem mostkowym (BTL). Są one kontrolowane za pomocą przełączników S1 i S2. W trybie mostkowym moc wyjściowa może wynosić około 22 W na 4-omowym obciążeniu przy dobrym radiatorze, zasilaczu i montażu.

Rysunek 2. Układ zasilający wzmacniacza

Wzmocnienie każdego kanału jest stałe i wynosi 20 dB w trybie jednokanałowym i 26 dB w trybie BTL.

Rezystancja wejściowa każdego kanału wzmacniacza TDA1554Q (IC1) wynosi około 60-kiloomów. Gdy dwa lub cztery wejścia są połączone równolegle, rezystancja zmniejsza się dwu- lub czterokrotnie. W związku z tym kondensatory wejściowe od C1 do C4 powinny mieć wystarczającą pojemność, aby uzyskać wymagany dźwięk w zakresie niskich częstotliwości.

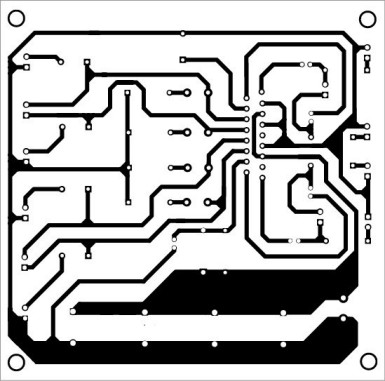

Rysunek 3. Schemat płytki drukowanej 4-kanałowego wzmacniacza audio o wielu trybach pracy
Rysunek 4. Rozmieszczenie elementów na płytce drukowanej
Rysunek 5. Schemat płytki drukowanej układu zasilającego o rzeczywistych wymiarach
Rysunek 6. Rozmieszczenie elementów na płytce drukowanej układu zasilającego



Zasilanie

Układ zasilacza pokazany jest na rysunku 2. Transformator X1 użyty podczas testów miał napięcie znamionowe 12 V AC, 6 A. Obciążalność transformatora X1 może wynosić do 8 A, a diody powinny być typu Schotky lub inne diody niskorozpadowe o obciążalności 10 A.
Budowa i działanie

Na rysunku 3 pokazano jednostronny schemat płytki drukowanej czterokanałowego wzmacniacza audio o wielu trybach pracy, a na rysunku 4 rozmieszczenie jego elementów. Schemat ideowy zasilacza pokazano na rysunku 5, a rozmieszczenie jego elementów na rysunku 6.

Po zmontowaniu układu na płytce drukowanej należy podłączyć zasilanie 12 V z CON13 do układu wzmacniacza na CON11. Włączyć układ zamykając przełącznik zasilania S3. Do złączy CON1 i CON4 można doprowadzić sygnał audio z dowolnego źródła dźwięku, np. odtwarzacza MP3, laptopa lub odtwarzacza DVD.

Jeśli przełączniki S1 i S2 są otwarte, układ pracuje w trybie jednokanałowym. Jeśli są zamknięte, pracują w trybie BTL. Wyjścia 4-kanałowe są dostępne na CON5 do CON8. Wyjścia dla trybu BTL dostępne są na CON9 i CON10. Przełącznik S3 i bezpiecznik F1 powinny być zamontowane na tylnej ściance.

Zaleca się stosowanie 2-drożnych sprężynowych złączy głośnikowych do montażu na panelu dla CON5 do CON10 oraz 3,5 mm żeńskich złączy stereofonicznych do montażu na panelu dla CON1 do CON4.

Wykaz elementów
Ilość
Symbol
Nazwa/opis/gdzie kupić
4
R1-R4
3 kΩ
4
R5-R8
2,2 Ω
1
R10
100 Ω
4
C1-C4
1 µF
4
C5-C8
0,1 µF
4
C9-C12
2200 µF
1
C13
47 µF
5
C15-C18, C23
2200 µF
11
C19-C22
22nF
11
IC1
TDA1554Q
4
D2-D5
6A05
4
CON1-CON4
3,5 mm żeńskie złącze stereo
3
CON11-CON13
2-pinowy zacisk
Do pobrania
Download icon Materiały dodatkowe

Artykuł 4-Channel Multi Mode Audio Amplifier opracowano w wersji polskiej na podstawie współpracy z portalem www.electronicsforu.com.

Tematyka materiału: Wzmacniacz mocy, TDA1554, TDA1556
AUTOR
Źródło
www.electronicsforu.com
