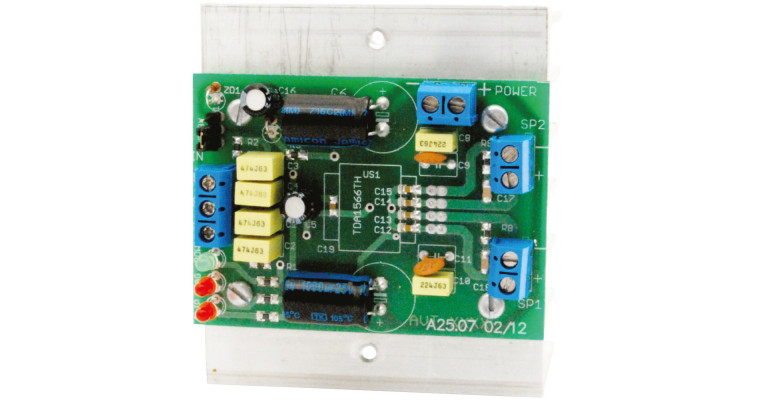

Elementy C1...C4, R1 i R2 konfigurują wejścia jako pojedyncze i niesymetryczne. Elementy D1, ZD1, R3 i C16 formują sygnał przełączający tryb pracy pomiędzy standby, mute i operate. Kondensatory C6...C11 filtrują napięcie zasilające, elementy C12...C15, C17, C18, R8 i R9 stanowią filtry wyjściowe, kondensatory C5 i C19 są niezbędne do prawidłowej pracy układu.
Diody LED sygnalizują stan układu: POW – sygnalizuje zasilanie, CLIP – sygnalizuje przesterowanie sygnału lub alarm termiczny, przekroczenie temperatury 145°C i związane z nim zmniejszenie wzmocnienia celem ograniczenia mocy wyjściowej, DIAG – sygnalizuje sytuacje krytyczne, takie jak: za niskie napięcie zasilające, zwarcie, zabezpieczenie prądowe, zabezpieczenie termiczne.
Złącze STBY umożliwia sterowanie trybem pracy. Podanie na środkową końcówkę napięcia do 1 V lub zwarcie końcówek 1 i 2, powoduje przejście w tryb standby, podanie napięcia z zakresu 2,6...4,5 V włącza tryb wyciszenia mute, napięcie powyżej 6,5 V lub zwarcie końcówek 2 i 3 powoduje normalną pracę układu.
Wzmocnienie jest ustawione na 26 dB, wyłączona jest obsługa magistrali I²C i praca z obciążeniem 1 Ω.
