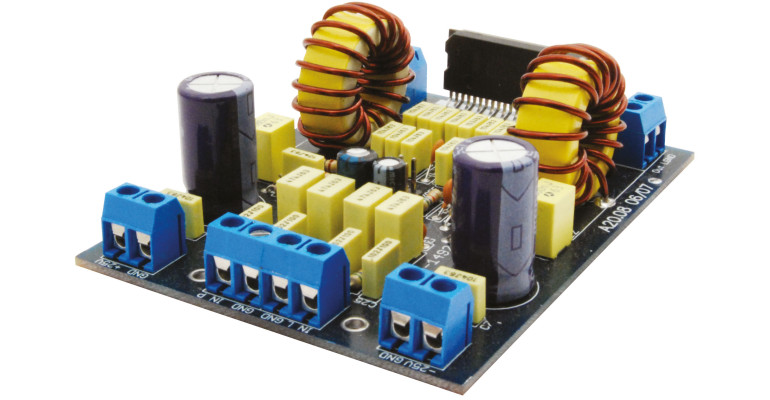

W nagłośnieniu car-audio, w którym ze względu na niskie napięcia zasilania i duże prądy ważna jest wysoka sprawność, układ doskonale sprawdzi się wraz z impulsową przetwornicą napięcia. Wzmacniacz posiada funkcję miękkiego startu, co chroni głośniki przed szkodliwymi „stukami” podczas włączania zasilania. Bardzo wysoka sprawność, a więc małe straty mocy umożliwiają zastosowanie małej obudowy i radiatora. Wzmacniacza dostarcza moc 110 W mocy przy obciążeniu impedancją 3 Ω lub 86 W dla 4 Ω i przy zasilaniu ±27 V przy zniekształceniach THD=10%. Wzmacniacz może także pracować w trybie mostkowym (mono). Przy takiej konfiguracji moc wyjściowa dla głośnika o impedancji 6 Ω osiąga wartość 210 W przy zniekształceniach THD=10%. Kto przy takiej mocy słyszy te zniekształcenia? Warto również zwrócić uwagę na wartość napięcia zasilania tego oraz innych wzmacniaczy klasy D, dla którego uzyskujemy moc 100 W. Jest to tylko ±27 V, natomiast w klasach AB i B napięcie to musi wynosić co najmniej ±35 V.
Zasada działania
Analogowy sygnał wejściowy jest zamieniany na sygnał cyfrowy o modulowanym współczynniku wypełnienia (PWM). Wyjściowe tranzystory mocy, sterowane są tym sygnałem, więc są one otwierane i zamykane bez stanów pośrednich z częstotliwością 300...350 kHz. Rezystor R6 ustala częstotliwość na 317 kHz. Przy takim kluczowaniu tranzystorów, strome zbocza narastające i opadające sygnału wyjściowego zawierają bardzo szerokie widmo niepożądanych sygnałów, co może powodować zakłócanie pracy urządzeń radiowych. Aby to wyeliminować trzeba stosować dolnoprzepustowe filtry LC. Wartości elementów L i C filtru wyjściowego należy dobierać dla danej wartości impedancji głośnika. Dławiki L1 i L2 muszą być nawinięte drutem o średnicy co najmniej 1 mm, ze względu na przepływający przez nie prąd o wartości ok. 8 A.
Wzmacniacz może pracować w trzech trybach:
- Standby – w tym stanie układ pobiera bardzo mały prąd i jest w stanie uśpienia,
- Mute – w tym stanie układ jest aktywny, jednak na wyjściu nie ma sygnału,
- Operating – układ jest włączony.
