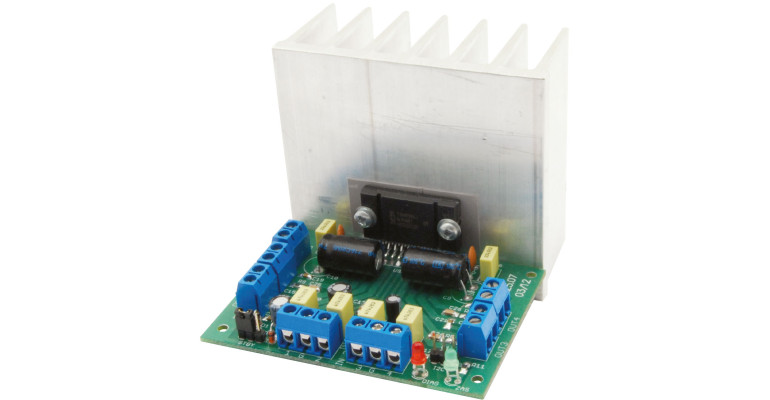

- Płytka o wymiarach 78×55 mm
- Moc wyjściowa: 4×50 W przy obciążeniu 2 Ω
- Napięcie zasilania: 8...18 V
- Zabezpieczenia: przed zbyt wysoką temperaturą, napięciem, prądem, przesterowaniem oraz przeciw zwarciu wyjścia do zasilania, do masy i zwarciu obciążenia
- Konfiguracja i diagnostyka poprzez magistralę I²C
Elementy C1...C4 oraz R1...R4 doprowadzają sygnał do wejść układu. Elementy D1, ZD1, R6 i C12 formują sygnał sterujący trybami pracy. Kondensatory C5...C10 filtrują napięcie zasilające. Elementy C16...C22 i R7...R10 tworzą filtry sygnałów wyjściowych. Kondensatory C11, C13 i C14 są wymagane do prawidłowej pracy układu. Dioda LED oznaczona ZAS sygnalizuje napięcie zasilające, a dioda DIAG sygnalizuje pojawienie się stanu alarmowego.
Złącze STBY umożliwia sterowanie trybem pracy. Podanie na środkową końcówkę napięcia mniejszego od 1 V lub zwarcie końcówek 1 i 2, powoduje przejście w tryb standby. Podanie napięcia w zakresie 2,6...4,5 V włącza tryb wyciszenia (mute), napięcie powyżej 6,5 V lub zwarcie końcówek 2 i 3 powoduje normalną pracę układu.
Złącze I²C umożliwia komunikację układu wzmacniacza z dowolnym mikrokontrolerem. Jeśli będziemy korzystać z takiej opcji, to nie montujemy rezystora R5 lub montujemy go, ale o wartości 10 kΩ lub 51 kΩ, które określają adres układu na magistrali I²C. Dostępne opcje z poziomu magistrali to m.in.: detekcja rodzaju obciążenia, konfiguracja progów zabezpieczeń przeciążeniowych i termicznych, wybór trybu pracy, opcje mute i softmute, wybór poziomu wzmocnienia dla par kanałów oraz odczyt informacji o wszelkich stanach krytycznych.
