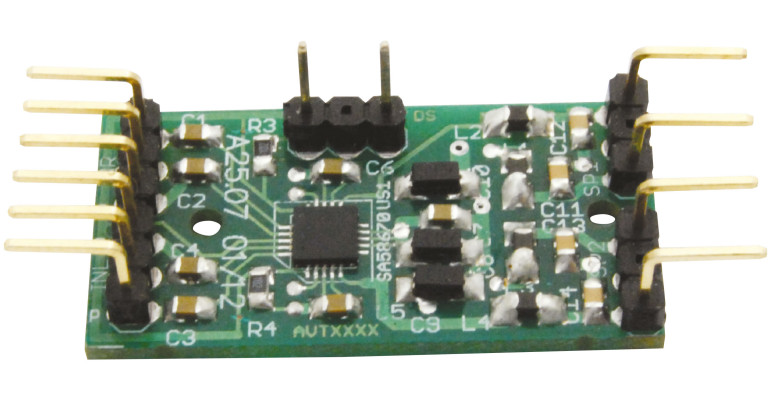

- Płytka o wymiarach 35×18 mm
- Praca w klasie D
- Maksymalna moc wyjściowa 2×2,1 W dla głośników 4 Ω przy napięciu 5 V
- Napięcie pracy w zakresie 2,5...5 V
Układ posiada wejścia zrównoważone. Jeśli ma pracować z wejściami pojedynczymi, należy wyprowadzenia oznaczone literą „n” połączyć z masą. Elementy C1...C4 to kondensatory sprzęgające, elementy L1...L4 i C11...C14 stanowią przeciwzakłóceniowe filtry wyjściowe, natomiast kondensatory C5...C10 filtrują napięcie zasilania.
Wyprowadzenia G0 i G1 układu SA58670 służą do ustawiania wzmocnienia. Do wyboru są cztery wartości, ustawiane odpowiednimi stanami tych wejść: 2 V/V dla G1=„L” i G0=„L”, 4 V/V dla G1=„L” i G0=„H”, 8 V/V dla G1=„H” i G0=„L” oraz 16 V/V dla G1=„H” i G0=„H”, którym odpowiada 6, 12, 18, 24 dB. W prezentowanym układzie oba wejścia G1 i G0 są połączone do masy, ale jeśli przetniemy odpowiednie ścieżki, to rezystory R1 i R2 spowodują podciągniecie tych wejść do zasilania. Ścieżka wyprowadzenia G1 jest poprowadzona przy R1, a ścieżkę wyprowadzenia G0 poprowadzono przy R2. Głośniki dołączamy do końcówek 1 i 3 w złączach SP1 i SP2.
