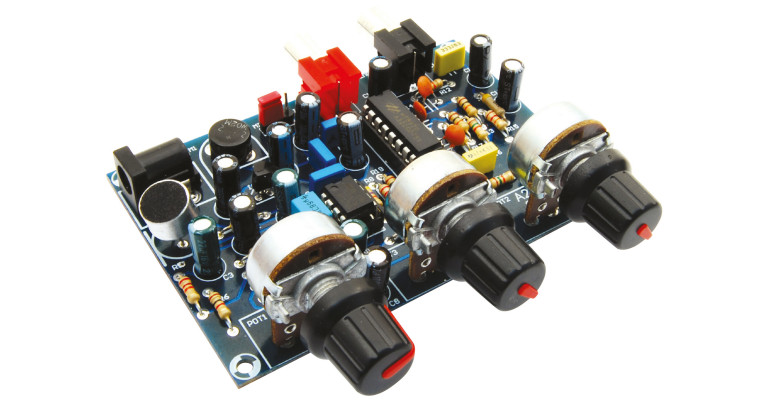

„Sercem” urządzenia jest układ scalony HT8970 firmy Holtek, w którego strukturze producentowi udało się zmieścić wszystkie elementy toru audio: wzmacniacz wejściowy, oscylator wytwarzający impulsy zegarowe sterujące pracą systemu, przetworniki C/A i A/C, układ automatycznego zerowania oraz układ obsługi pamięci SRAM, która spełnia w układzie rolę linii opóźniającej. Jest to typowa aplikacja, z elementami o wartościach zalecanych przez producenta.
Współczynnik zniekształceń sygnału wyjściowego nie przekracza 1%, a poziom szumu w sygnale wyjściowym nie jest wyższy od –85 dB. Układ może współpracować z mikrofonem elektretowym, co wiąże się z koniecznością dodania prostego wzmacniacza wyjściowego m.cz., który zrealizowano w oparciu o układ IC1 wykorzystując dwa stopnie wzmocnienia. Obwód R1, R2, C2 odpowiada za odpowiednią polaryzację mikrofonu. Wzmocnienie pierwszego stopnia można korygować za pomocą rezystora R7, a drugiego za pomocą rezystora R9. Układ echa został wyposażony w trzy potencjometry regulacyjne.
Potencjometr POT3 służy do płynnej regulacji czasu pogłosu, czyli czasu opóźnienia wytwarzanego efektu echa. Potencjometr POT2 służy do regulacji amplitudy sygnału zwrotnego (echa). Poziom głośności możemy regulować za pomocą potencjometru POT1. Zworką J3 dokonujemy wyboru źródła sygnału wejściowego dla układu HT8970 (mikrofon lub wejście liniowe LINE_IN).
