- detekcja spadku temperatury poniżej 5°C i wzrostu powyżej 7°C,
- sygnalizacja spadku temperatury stanem niskim na wyjściu,
- napięcie zasilania: 2,7...5 V,
- wbudowany bufor wyjściowy,
- złącze zgodne ze standardem Grove.

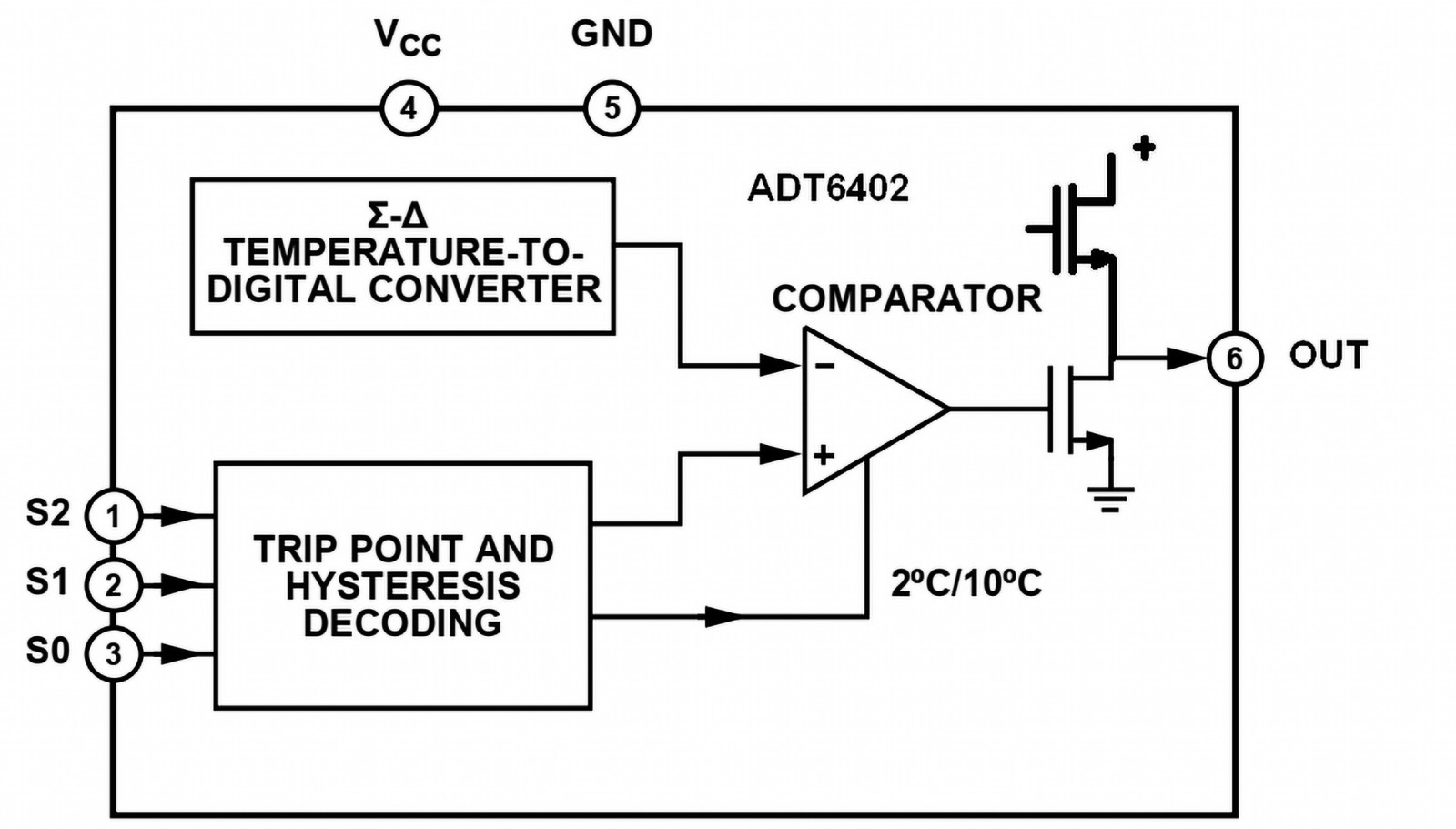

Budowę wewnętrzną ADT6402 pokazano na rysunku 1. Sygnał z wbudowanego przetwornika temperatury przetwarzany jest na wartość cyfrową i porównywany w komparatorze z wartościami ustawionymi za pomocą wyprowadzeń S0...S2. W zależności od potrzeb możliwe jest wybranie kilku progów temperatury i dwóch progów histerezy zadziałania. Na wyjściu układu, po spełnieniu warunków zadziałania, pojawia się stan wysoki. W modelu wybrano sygnalizację spadku temperatury poniżej 5°C z histerezą 2°C, co pozwala na wcześniejsze ostrzeżenie przed ryzykiem zamrożenia.

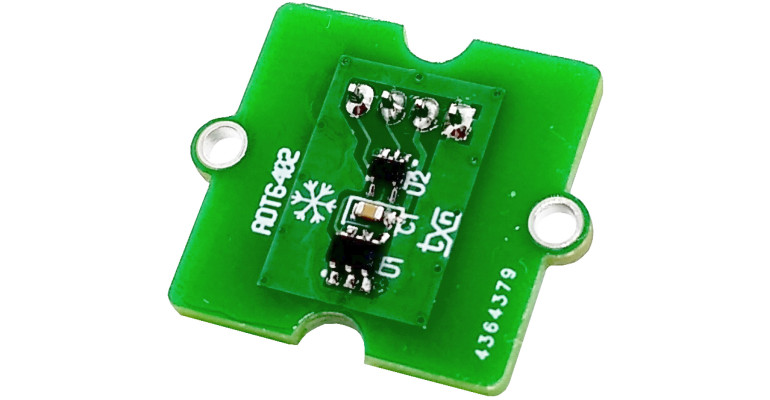

Oprócz układu ADT6402 na płytce znajduje się jedynie bufor wyjściowy w postaci inwertera U2 typu LVC1G06. Zastosowanie negatora z wyjściem typu otwarty dren, oprócz separacji obciążenia od U1 (które mogłoby wpływać na dokładność pomiaru temperatury), umożliwia także równoległe łączenie kilku czujników umieszczonych w różnych miejscach monitorowanego obszaru. Zasilanie (2,7...5 V), sygnał wyjściowy (TFRO) oraz bezpośredni sygnał z wyjścia z czujnika (TFR) doprowadzone są do złącza FRS w standardzie Grove.
