Super prosty czuły wykrywacz metali

Niezwykle prosty wykrywacz metali, do którego wykonania wystarczy jeden tani układ scalony TL084.
Article Image

Oto kontynuacja niezwykle prostego wykrywacza metali, którego wykonanie wymaga tylko jednego taniego układu scalonego. Projekt został zaprezentowany w magazynie "Everyday Practical Electronics" przez Thomasa Scarborough w czerwcu 2006 r. Mimo prostoty, wyniki są niewiarygodnie dobre.

Urządzenie charakteryzuje się doskonałą stabilnością i czułością, dzięki czemu np. mała metalowa moneta może zostać wykryta z odległości 15 cm, a większy metalowy przedmiot z odległości ponad 50 cm.

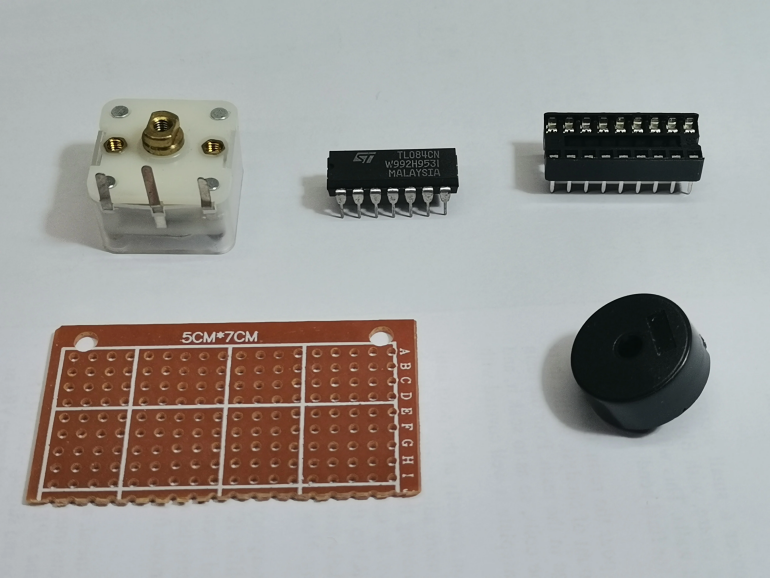

Jak już wspomniałem, urządzenie jest bardzo proste do wykonania i zawiera tylko kilka elementów:

  • Poczwórny wzmacniacz operacyjny TL084 ogólnego przeznaczenia (można też użyć TL074 lub TL064)
  • Mały kondensator zmienny o pojemności 100 pF pobrany ze starego przenośnego radia AM
  • Słuchawki piezoelektryczne
  • i cewek wykrywacza

Koncepcja ta zapożycza cechy BFO (oscylator częstotliwości dudnienia) i IB (równowagi indukcyjnej), dlatego można ją nazwać wykrywaczem metali BB (beat balance – pl. rów...
