Biblioteka Arduino Mega 2560 dla Proteusa

Wszyscy wiemy o płytce Arduino Mega 2560, która jest dość dużą wersją płytki Arduino UNO i wykorzystuje mikrokontroler Atmega2560. W poniższym poście, najpierw podałem link do pobrania biblioteki Arduino Mega, a następnie wyjaśniłem jak używać Arduino Mega w Proteusie poprzez zaprojektowanie prostego układu migającej diody LED.
Article Image

Witajcie przyjaciele, mam nadzieję, że wszyscy macie się dobrze. W dzisiejszym poście, zamierzam podzielić się biblioteką Arduino Mega 2560 dla Proteusa. W poprzednim poście podzieliłem się biblioteką Arduino UNO dla Proteusa i wspomniałem, że wkrótce podzielę się kolejnymi bibliotekami Arduino. Właściwie to ostatnio jestem dość podekscytowany projektowaniem komponentów dla Proteusa i projektuję płytki Arduino na początek. Do tej pory zaprojektowałem dwie płytki Arduino w Proteusie. Pierwszą z nich było Arduino UNO, które udostępniłem do pobrania w poprzednim poście, a dzisiaj zamierzam udostępnić bibliotekę Arduino Mega 2560 dla Proteusa.

W kolejnych postach będę dzielił się bardziej ekscytującymi bibliotekami dla Proteusa, ponieważ już zacząłem projektować płytkę Arduino Nano w Proteusie i to będzie tematem naszego następnego tutoriala.

Niniejsza biblioteka zawiera sześć płytek Arduino, którymi są Arduino UNO, Arduino Mega 2560, Arduino Mega 1280, Arduino Nano, Arduino Mini i Arduino Pro Mini. Możesz pobrać tę kompletną bibliotekę Arduino odwiedzając tę stronę.

Biblioteka Arduino Mega 2560 dla Proteusa

Kliknij link na końcu artykułu, aby pobrać bibliotekę.

Rozpakuj pobrany plik zip, aby otrzymać dwa pliki o nazwach ArduinoUnoTEP.LIB i ArduinoUnoTEP.IDX.

Umieść te pliki w folderze library swojego oprogramowania Proteus.

Uwaga: Jeśli używasz Proteus 7 lub 8 Professional, to powinieneś zajrzeć do tego artykułu.

W kolejnym kroku umieścimy naszą bibliotekę w folderze bibliotek oprogramowania Proteus. Potem uruchom oprogramowanie Proteus i wyszukaj Arduino Mega 2560.

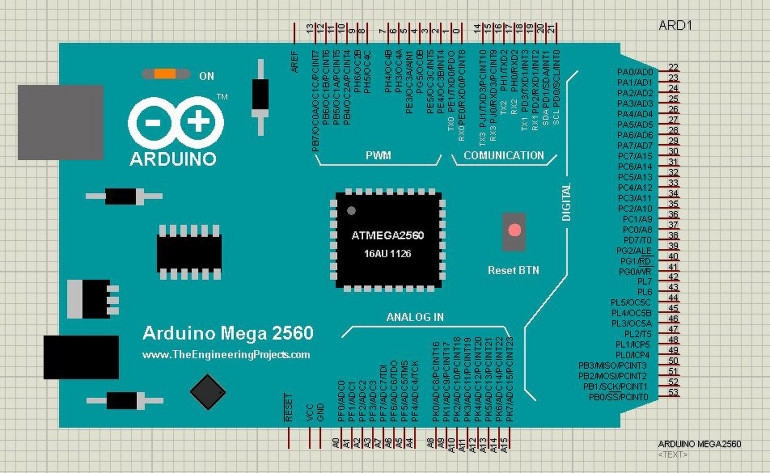

Umieść płytkę Arduino w swoim obszarze roboczym, a będzie on wyglądał tak, jak pokazano na poniższym rysunku:

Następną rzeczą jaką musimy zrobić jest wgranie pliku hex.

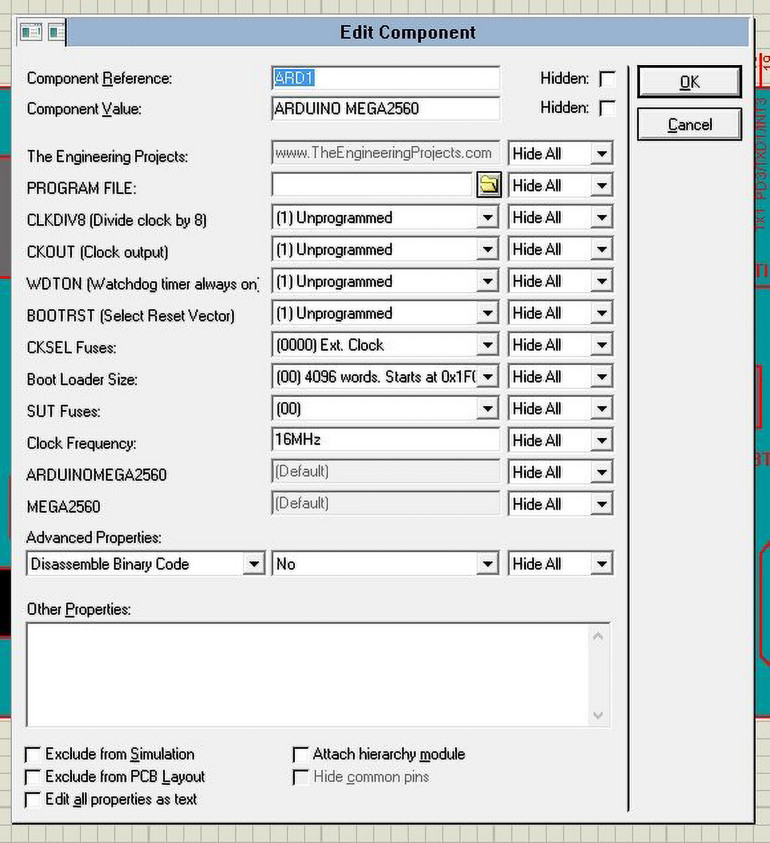

W tym celu dwukrotnie kliknij na płytkę Arduino Mega 2560, po czym pojawi się panel właściwości, jak pokazano na poniższym rysunku:

Teraz wybierz swój plik hex w sekcji PROGRAM FILE lub wklej link tak jak to zrobiliśmy w poprzednim poście o Arduino UNO.

Powinieneś przeczytać ten artykuł jeśli jeszcze nie wiesz.

Możesz także zmienić różne opcje tutaj, ale sugeruję nie zmieniać nic więcej jeśli nie jesteś profesjonalistą.

Teraz zaprojektujmy prosty przykład, w którym pokażemy miganie diod led za pomocą Arduino Mega 256 w programie Proteus.

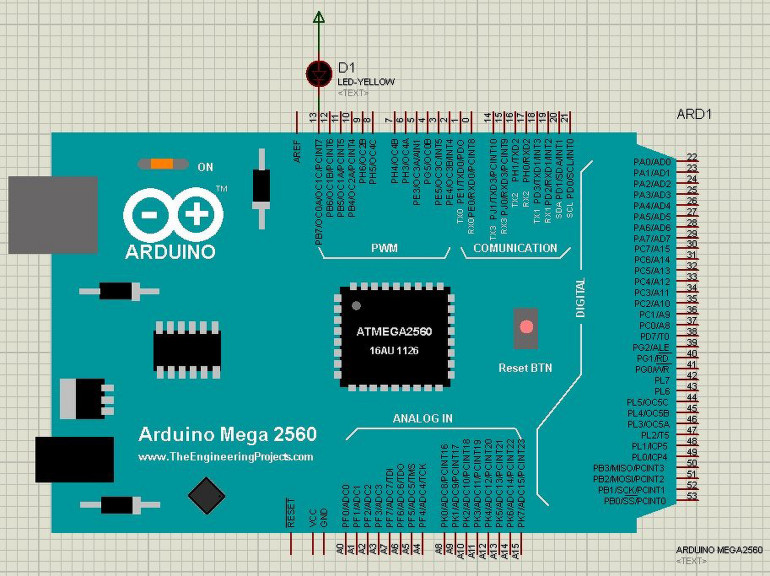

Zaprojektujmy więc prosty układ, jak pokazano na poniższym rysunku:

Otwórz przykład mrugania z twojego oprogramowania Arduino i pobierz plik hex.

Załaduj ten plik hex do swojego oprogramowania Proteus i uruchom symulację.

Jeśli wszystko pójdzie dobrze, otrzymasz coś takiego, jak pokazano na poniższym rysunku:

Całkiem proste. czyż nie? Poniżej jest podana demonstracja wideo biblioteki Arduino Mega 2560 dla Proteusa.

To wszystko na dzisiaj. Do tej pory zaprojektowaliśmy dwie płytki Arduino w Proteusie, którymi są Arduino UNO i Arduino Mega 2560. Mam w planach zaprojektowanie kolejnych płytek Arduino i wkrótce je zamieszczę.



Aktualizacja: Stworzyliśmy nową wersję tej biblioteki, którą możesz sprawdzić tutaj.

Wideo
Do pobrania
Download icon Pobierz bibliotekę Arduino Mega 2560 dla Proteusa

Artykuł Arduino Mega 2560 Library for Proteus opracowano w wersji polskiej na podstawie współpracy z portalem www.theengineeringprojects.com.
