Wprowadzenie

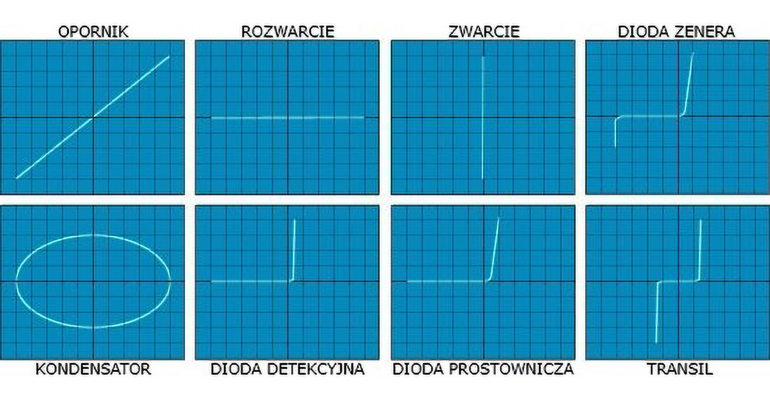

Charakterografy diod niskonapięciowych i wysokonapięciowych są urządzeniami służącymi do wykreślania na ekranie oscyloskopu charakterystyk napięciowo-prądowych biernych i czynnych elementów elektronicznych celem szybkiego sprawdzenia ich parametrów w warunkach produkcyjnych. Mogą być one wykorzystywane w procesie kontroli jakości elementów elektronicznych na etapie przyjęcia towaru do magazynu lub wydania towaru z magazynu na linię produkcyjną. W niektórych przypadkach możliwe jest także sprawdzanie elementów elektronicznych po zamontowaniu ich na obwodach drukowanych, o ile w układzie nie są do nich dołączone równolegle inne elementy elektroniczne, które mogą mieć wpływ na wyniki pomiarów.
Opis techniczny urządzeń
Układy elektroniczne obydwu charakterografów są odseparowane galwanicznie od sieci zasilającej (w przypadku charakterografu wysokonapięciowego występuje nawet podwójna separacja galwaniczna) oraz zabezpieczone przed uszkodzeniem bezpiecznikami topikowymi zwłocznymi. Moc oporników wykorzystanych w układach została dobrana nadmiarowo aby zapobiec ich nadmiernemu nagrzewaniu podczas przeprowadzania długotrwałych pomiarów. Natężenie prądu elektrycznego płynącego przez badany element elektroniczny nie przekracza kilku (w przypadku charakterografu wysokonapięciowego) lub kilkudziesięciu (w przypadku charakterografu niskonapięciowego) miliamperów. Dokładna wartość natężenia prądu elektrycznego jest zależna od parametrów badanego elementu elektronicznego, tym niemniej rezystancje oporników występujące w układach elektronicznych obydwu charakterografów zostały dobrane w taki sposób aby maksymalna moc wydzielana na badanym elemencie elektronicznym nie przekraczała pół wata. W charakterografie wysokonapięciowym zastosowano dodatkowo dwa dziewięciomegaomowe oporniki, które wraz z impedancjami wejściowymi oscyloskopu tworzą oporowe dzielniki napięcia tłumiące amplitudę sygnału pomiarowego dziesięciokrotnie. Obecność sygnału pomiarowego na gniazdach bananowych charakterografów sygnalizują neonówki, które są wbudowane we włączniki sieciowe. Rozstaw gniazd bananowych jest standardowy dla typowych urządzeń elektronicznych produkcji zachodniej, takich jak mierniki, zasilacze laboratoryjne czy generatory i wynosi dziewiętnaście milimetrów, dzięki czemu istnieje możliwość podłączania tam oprócz pęset pomiarowych także innych przejściówek zgodnych z tym standardem.
