Vega-Tronik

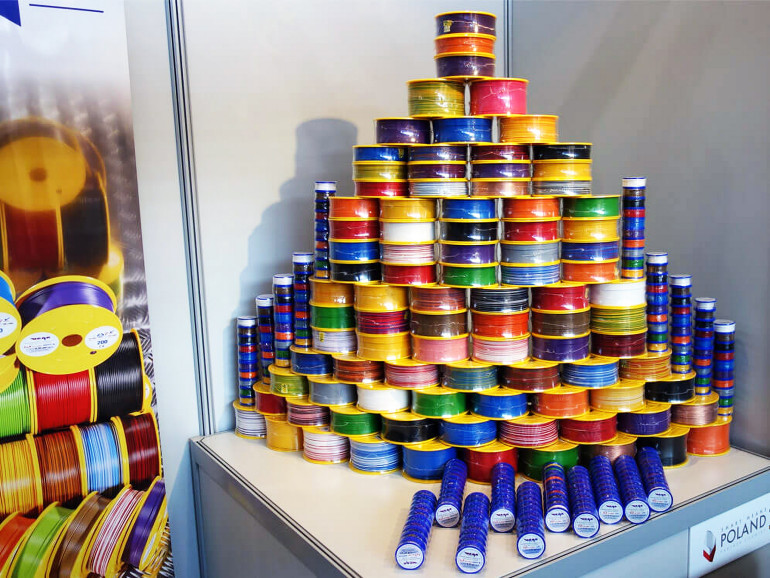

W stałym portfolio produktowym Vega-Tronik znajdują się obecnie przewody w ponad 1000 odmian najczęściej poszukiwanych typo-kolorów izolacji, a zróżnicowanie barwne (zwłaszcza w zakresie kolorów niestandardowych) jest unikatem nie tylko na rynku polskim (fotografia 1).

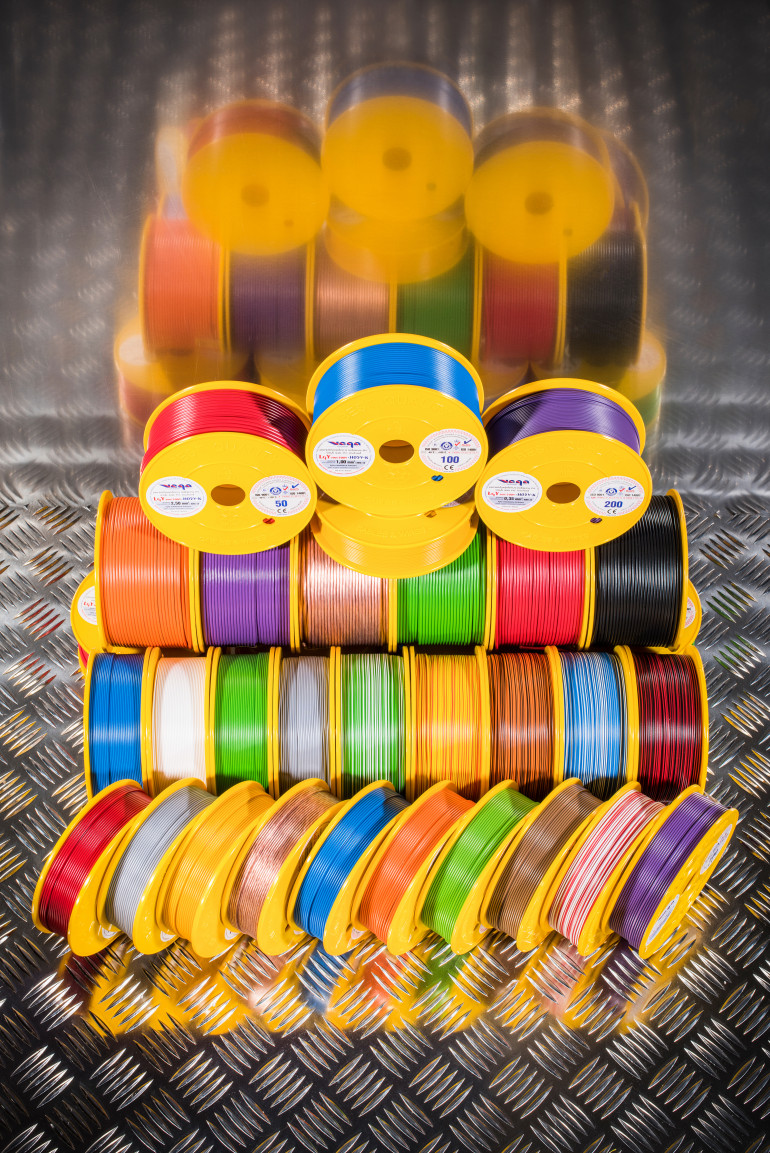

Najwyższa jakość przewodów wynika zarówno z zastosowania starannie wyselekcjonowanych materiałów izolacyjnych, jak i z użycia miedzi o podwyższonej czystości, która zapewnia minimalizację strat przesyłowych w aplikacjach zasilających i podnosi jakość transmisji sygnałów analogowych oraz cyfrowych, zwłaszcza na dużych odległościach. Zoptymalizowana budowa żył przewodzących w formie regularnie skręconych linek przekłada się natomiast na wyjątkową giętkość i odporność na drgania i wibracje – cechy tak ważne nie tylko podczas montażu instalacji statycznych, ale także w zastosowaniach wiążących się z pewną ruchomością podzespołów maszyn i urządzeń. Dominantę w ofercie firmy Vega-Tronik stanowią jednożyłowe przewody typu TLY/LIY oraz LGY/H05V-K o przekrojach w zakresie: 0,12; 0,22; 0,35; 0,50; 0,75; 1,00; 1,50 i 2,50 mm² (fotografia 2).
Przewody jednożyłowe typu TLY/LIY oraz LGY/H05V-K
Przewody TLY/LIY i LGY/H05V-K mają konstrukcję linkową, przy czym najcieńszy z dostępnych przewodów (0,12 mm²) składa się z 7 drutów miedzianych o średnicy 0,15 mm każdy – taka konstrukcja zapewnia znaczną elastyczność i łatwość prowadzenia, w szczególności w niewielkich przestrzeniach wewnątrz obudów urządzeń czy szaf sterujących. Zastosowany do wytworzenia warstwy izolacyjnej polwinit nowej generacji oferuje natomiast doskonałe parametry elektryczne: przykładowo, maksymalne napięcie robocze w przypadku wersji o przekroju 0,12 mm² to 300 V, napięcie znamionowe: 150 V/300 V (U0/U), zaś napięcie przebicia to aż 5 kV. W przypadku grubszych przewodów (0,35 mm² i więcej) napięcie pracy dochodzi natomiast do 500 V. Wymienione parametry dotyczą przy tym zarówno przewodów w izolacji jednobarwnej, jak i dwubarwnej (kolory bazowe z paskami znacznikowymi).
Omawiane przewody wykazują doskonałą odporność na ciepło i mogą być używane w środowisku o temperaturze –40...+105°C, przy czym temperatura maksymalna to 120°C – zwiększona wytrzymałość termiczna chroni przed płynięciem izolacji podczas wykonywania połączeń lutowanych czy też w czasie późniejszego zabezpieczania ich za pomocą rurek termokurczliwych. Pocieniona izolacja ułatwia natomiast montaż kompaktowych złączy wielostykowych, w których zastosowanie przewodów o standardowej grubości izolacji byłoby trudne lub wręcz niemożliwe z uwagi na niewielki raster pinów. Samogasnący, nierozprzestrzeniający płomienia materiał izolacji w klasie Eca zgodnie z EN IEC 60332-1-2 jest odporny na smary i czynniki chemiczne. Jednożyłowe przewody marki Vega-Tronik są równo nawijane na wygodne w użyciu plastikowe szpulki, znacznie ułatwiające wykonywanie wiązek wieloprzewodowych i znajdują zastosowanie w różnego rodzaju instalacjach elektrycznych – zarówno w obwodach zasilających, jak i sterujących oraz sygnałowych.

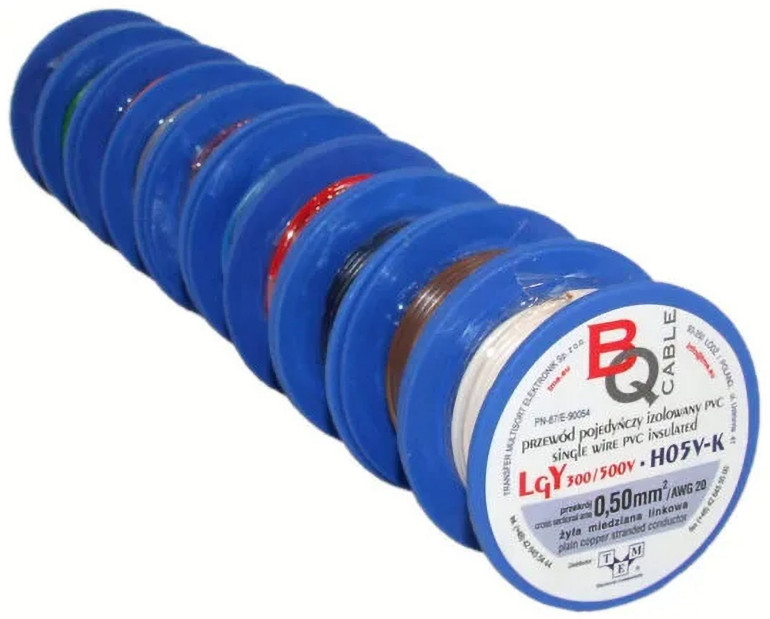

Istotnym ułatwieniem dla montażystów i serwisantów są zestawy przewodów (tzw. SETy – fotografia 3) złożone z 10 oddzielnych szpulek zawierających wielobarwne okablowanie w najczęściej stosowanych kolorach:
- RAL 9016 – biały,
- RAL 8003 – brązowy,
- RAL 9005 – czarny,
- RAL 3000 – czerwony,
- RAL 5015 – niebieski,
- RAL 4005 – fioletowy,
- RAL 2011 – pomarańczowy,
- RAL 7001 – szary,
- RAL 6018 – zielony,
- RAL 1021 – żółty.
W stałej ofercie firmy dostępne są zestawy przewodów o różnych przekrojach zawierające szpulki 5- oraz 10-metrowe, po jednej z każdego z ww. kolorów.
Wielożyłowe przewody wstążkowe typu TLWY
W przypadku urządzeń i systemów wymagających przesyłu większej liczby sygnałów analogowych i cyfrowych dobrym wyborem okazują się płaskie, wielobarwne przewody wstążkowe typu TLWY (fotografia tytułowa). Zapewniają wygodę konstrukcyjną i instalacyjną, doskonałe parametry elektryczne, możliwość dużej obciążalności prądowej (do 120A dla TLWY 12×1,00 mm²) oraz wyjątkową łatwość serwisu i obsługi technicznej dzięki czytelnemu kodowaniu poszczególnych żył.
Przewody TLWY są szczególnie chętnie stosowane w rozległych i rozproszonych instalacjach automatyki przemysłowej o złożonej strukturze. Do wykonywania przewodów wstążkowych stosowana jest nowoczesna i zaawansowana technologia polegająca m.in. na użyciu wiązek laserowych w procesie zespalania elementarnych kabli jednożyłowych w taśmę. Dzięki takiemu rozwiązaniu wysoka precyzja wykonania idzie w parze ze znacznym ograniczeniem stosowania szkodliwych związków chemicznych. Proces spajania laserowego zapewnia bezwonność i pełną zgodność z normami ochrony środowiska, co ma szczególne znaczenie w dobie wzrostu świadomości ekologicznej i rosnącego trendu kontroli śladu węglowego.
Izolacja przewodów jest wykonywana ze specjalnego, bezołowiowego tworzywa termoplastycznego na bazie polwinitów nowej generacji o podwyższonych parametrach fizykochemicznych i zwiększonej odporności termicznej do +120°C, co umożliwiło podniesienie poziomu dopuszczalnego napięcia znamionowego do 300 V/500 V oraz zapewniło wyjątkową gładkość, połysk, miękkość i elastyczność gotowego przewodu wstążkowego. Żyły przewodów są przy tym wyjątkowo elastyczne, dobrze się układają, lutują i zaciskają. Poszczególne przewody lub pasemka przewodów o potrzebnej do montażu liczbie żył można oddzielić od całości w sposób nieporównanie łatwiejszy, niż ma to miejsce w przypadku przewodów wstążkowych niższej jakości, w których barwne żyły są nierzadko spajane za pomocą dodatkowej warstwy przezroczystego polimeru obejmującej cały przewód.
Przewody montażowe typu KYNAR
Konstrukcja przewodów montażowych typu KYNAR bazuje na jednodrutowych żyłach z miedzi beztlenowej (OFC) pokrywanej srebrem 999,99 SPC. Przewodnik znajduje się w powłoce teflonowej typu FEP zapewniającej odporność termiczną w zakresie od –60°C aż do +200°C. Doskonałe parametry i wysoka jakość wykonania przewodów montażowych sprawiają, że nadają się one do najbardziej wymagających aplikacji przemysłowych i wojskowych, spełniając rygorystyczne wymogi normy MIL-W-16878/13 (atest wojskowy wg specyfikacji NATO), dyrektyw RoHS (z wersją trzecią włącznie) oraz systemu REACH. Warto dodać, że firma Vega-Tronik wdrożyła systemy kontroli jakości ISO 9001 oraz zarządzania środowiskowego ISO 14001, co dodatkowo potwierdza najwyższe standardy technologiczne i logistyczne.
Druty nawojowe, oporowe grzejne i srebrzone w ofercie Vega-Tronik
Uzupełnieniem oferty Vega-Tronik są druty nawojowe DNE, oporowe KANTHAL oraz srebrzone SCW-DSM. Te pierwsze występują w trzydziestu ośmiu średnicach od 0,15 mm (SWG 38) do 2,5 mm (SWG 12) i są produkowane w dwuwarstwowej izolacji emaliowanej na bazie poliesterimidu i poliamidimidu, odpornej na temperatury od –65°C do +200°C. Powłoka zapewnia napięcie przebicia na poziomie przekraczającym 5 kV w przypadku typu DN1E lub 7,5 kV w przypadku DN2E.
Druty oporowe KANTHAL oferują bardzo wysoki indeks termiczny D, co pozwala na pracę w niezwykle szerokim zakresie temperatur od –100°C aż do +1300°C. Są dostępne w 11 średnicach od 0,30 mm do 1,5 mm i bazują na opatentowanym przez firmę KANTHAL stopie FeCrAl zapewniającym stabilność długoczasową i niezawodność, nawet w szczególnie trudnych warunkach eksploatacji.
Miękkie miedziane druty srebrzone SCW – DSM występują w 12 średnicach od 0,35 mm do 2,00 mm. Mogą pracować w temperaturach od –200°C do +800°C i oferują wytrzymałość na rozciąganie do 200 MPa. Co ważne, druty te wykonane są z całkowicie nietoksycznych materiałów (miedź wyżarzana z galwaniczną powłoką srebrową 999,99 SPC), dzięki czemu uzyskały dopuszczenie do kontaktu z żywnością, zaś dokładnie kontrolowany proces produkcyjny zapewnia zgodność z normą BN-85/3051-01.
Podsumowanie
Firma Vega-Tronik stanowi doskonały przykład polskiego producenta z ponad 30-letnią tradycją, którego produkty zyskały uznanie nie tylko w kraju, ale także poza jego granicami, u wielu odbiorców na terenie UE. Choć rdzeń oferty stanowią jednożyłowe przewody TLY/LIY oraz LGY/H05V-K, dostępne w niespotykanie szerokiej gamie kolorystycznej, to równie istotne dla odbiorców są wysokiej klasy przewody wstążkowe TLWY, wytrzymały KYNAR czy też różnego rodzaju druty, znajdujące zastosowanie w aplikacjach użytkowych, przemysłowych i wojskowych.
