Programy Room EQ Wizard (REW) i Speaker Workshop umożliwiają między innymi projektowanie i badanie zespołów głośnikowych. Korzystanie z tych programów znacznie ułatwi „Przystawka do pomiaru zespołów głośnikowych”, opisywana w tym numerze – choć nie jest do tego celu niezbędna.
Niniejszy artykuł opisuje, jak skonfigurować oprogramowanie REW (a w dalszej kolejności Speaker Workshop), i wykorzystać je w połączeniu ze wspomnianą przystawką. Jeśli jej nie zbudowaliście, to mimo to możecie postępować zgodnie z opisanymi procedurami. Musicie tylko przygotować przedwzmacniacz mikrofonowy, wzmacniacz mocy, rezystor odniesienia i kilka innych elementów.
Przystawka zawiera w zasadzie wszystko, co jest niezbędne do pomiarów impedancji głośników. Karta dźwiękowa komputera steruje wzmacniacz mocy, który z kolei wysterowuje testowany element (DUT) poprzez rezystor o znanej wartości (10 Ω lub zbliżonej). Napięcia z obu końców tego rezystora są następnie doprowadzane do dwóch wejść karty dźwiękowej.
W przypadku pomiarów charakterystyki częstotliwościowej wzmacniaczy i głośników niezbędny jest skalibrowany układ mikrofonu i przedwzmacniacza mikrofonowego o płaskiej odpowiedzi częstotliwościowej. Układ ten steruje jedno z wejść karty dźwiękowej. Wyjście lub wyjścia karty wysterowują badany system lub element za pośrednictwem małego wzmacniacza mocy. Wszystkie te funkcje realizuje opisana przystawka, należy tylko posiadać skalibrowany mikrofon. Przypis redaktora: Niedrogi mikrofon takiego typu opisaliśmy w EdW 11/2025.
Testy końcowe przystawki i konfigurowanie programu REW
Zakładamy, że komputer jest już skonfigurowany, a karta dźwiękowa prawidłowo zainstalowana. Ważne, by była ustalona częstotliwość próbkowania i nie było włączonych żadnych efektów dźwiękowych. Sprawdzamy również, czy nie jest aktywna funkcja „Nasłuchuj tego urządzenia”.
Opiszemy tutaj najistotniejsze kroki uruchomienia przystawki z oprogramowaniem REW. W Internecie można znaleźć bardzo wiele informacji na temat tego programu, a wszystkie szczegóły znacznie wykraczają poza ramy tego artykułu.

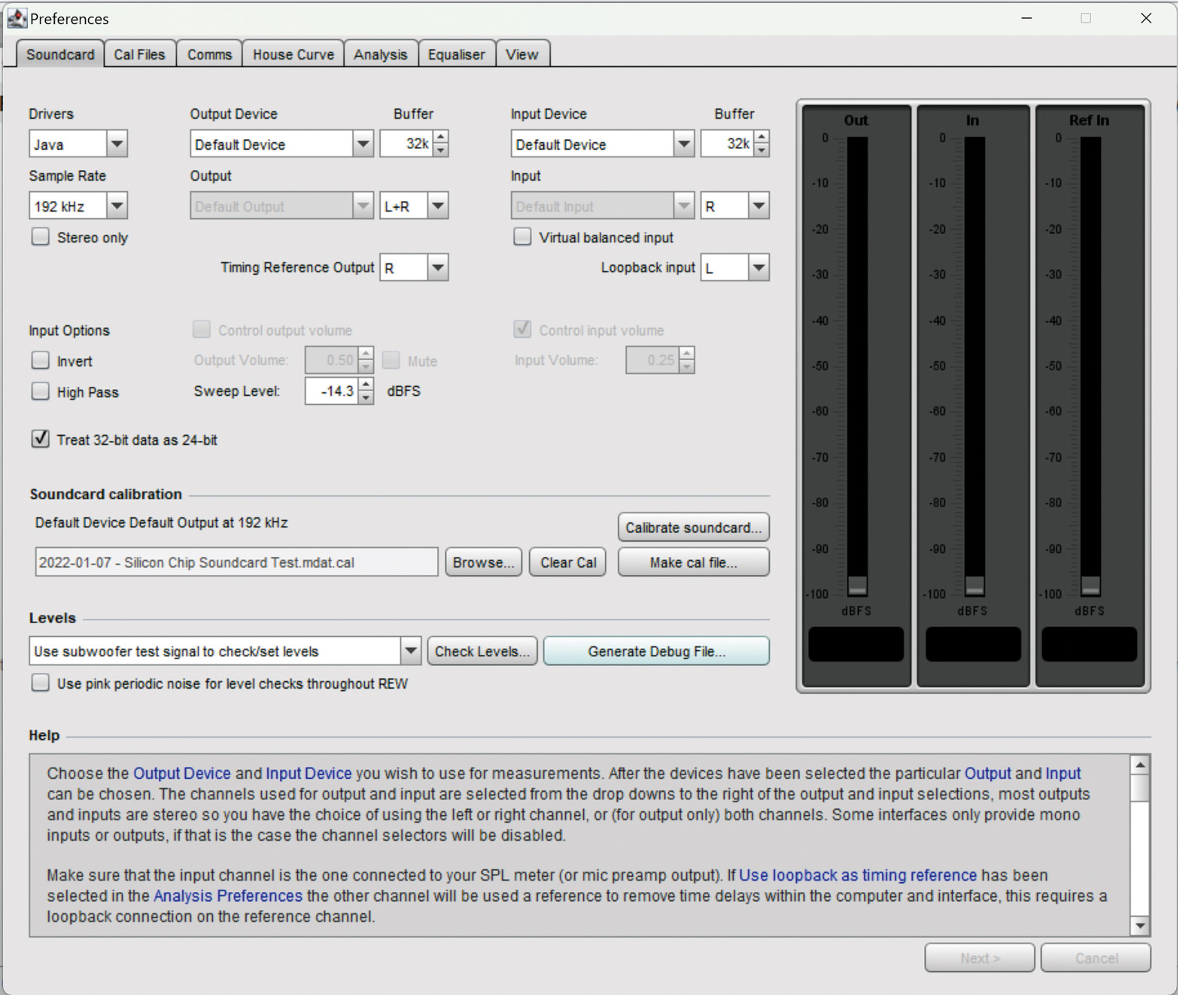

Po zainstalowaniu i uruchomieniu programu REW należy go skonfigurować. Otwieramy menu rozwijane „Preferences”, a następnie polecenie „Preferences” („preferencje”) – patrz zrzut ekranu 1. Wybieramy tutaj wejście i wyjście dźwiękowe.
Zwykle będą to domyślne urządzenia wejściowe i wyjściowe.
Kalibracja karty dźwiękowej:
- Przełączamy przystawkę na testowanie elementów („COMP TEST”) i sprawdzamy, czy nic nie jest podłączone do zacisków „speaker” i „DUT”.
- Upewniamy się, że tłumik w przystawce („ATTEN”) jest wyłączony.
- W programie REW otwieramy rozwijane menu „Preferences” i otwieramy zakładkę „Preferences”.
- Klikamy „Calibrate soundcard” („kalibracja karty dźwiękowej”). Należy pamiętać, że w trybie testowym „COMP TEST” rezystor odniesienia 10 Ω realizuje pętlę zwrotną, o czym poinformuje nas wyskakujące pole tekstowe.
- Klikamy „Next”. Pojawi się okno tekstowe z instrukcjami. Wykonujemy je.
- Klikamy „Next”. Sprawdzamy, czy poziomy sygnału są mniej więcej poprawne. Przy sygnale o wartości skutecznej 200 mV test powinien zwracać wartość około –10 dB. W różnych kartach dźwiękowych mogą wystąpić nieco inne wartości.

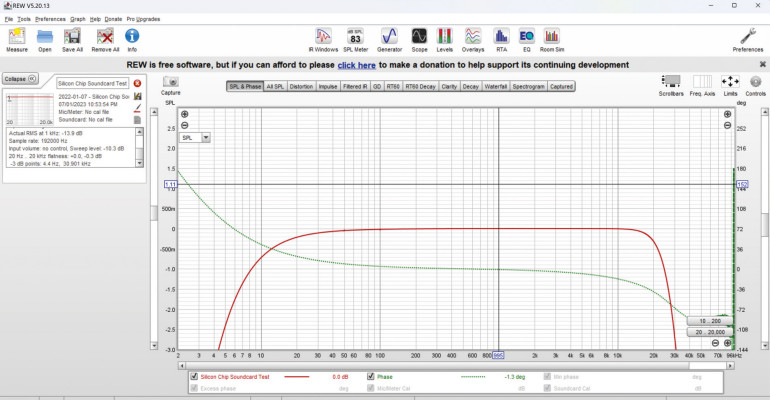

- Klikamy „Next” aż zacznie być przeprowadzany pomiar z „przemiataniem” częstotliwości. Po zakończeniu pomiaru otrzymacie wykres tego typu jak na rysunku otwierającym artykuł.
- Można nanieść własne notatki na kartę właśnie wykonanego pomiaru. Następnie klikamy symbol dysku na stronie wyników pomiaru i zapisujemy plik w katalogu przeznaczonym do tego celu.
- Naciskamy teraz Alt+Tab i powracamy do okna „Preferences”. Klikamy „Make Cal File” („utwórz plik kalibracyjny”) pod przyciskiem „Calibrate soundcard” („kalibracja karty dźwiękowej”).
- Przechodzimy do katalogu, gdzie zapisaliśmy ostatni pomiar. Z listy rozwijanej „typ pliku” wybieramy „wszystkie pliki”, a następnie zaznaczamy plik pomiaru kalibracyjnego. Klikamy „Save” („zapisz”).
- Karta dźwiękowa jest już skalibrowana.
