Transformator audio TAPCB-10VA-2x7

Jakub Tyburski

Blog

Transformatory

15 listopada 2025

Toroidy.pl Transformatory L.Lachowski Sp.k.

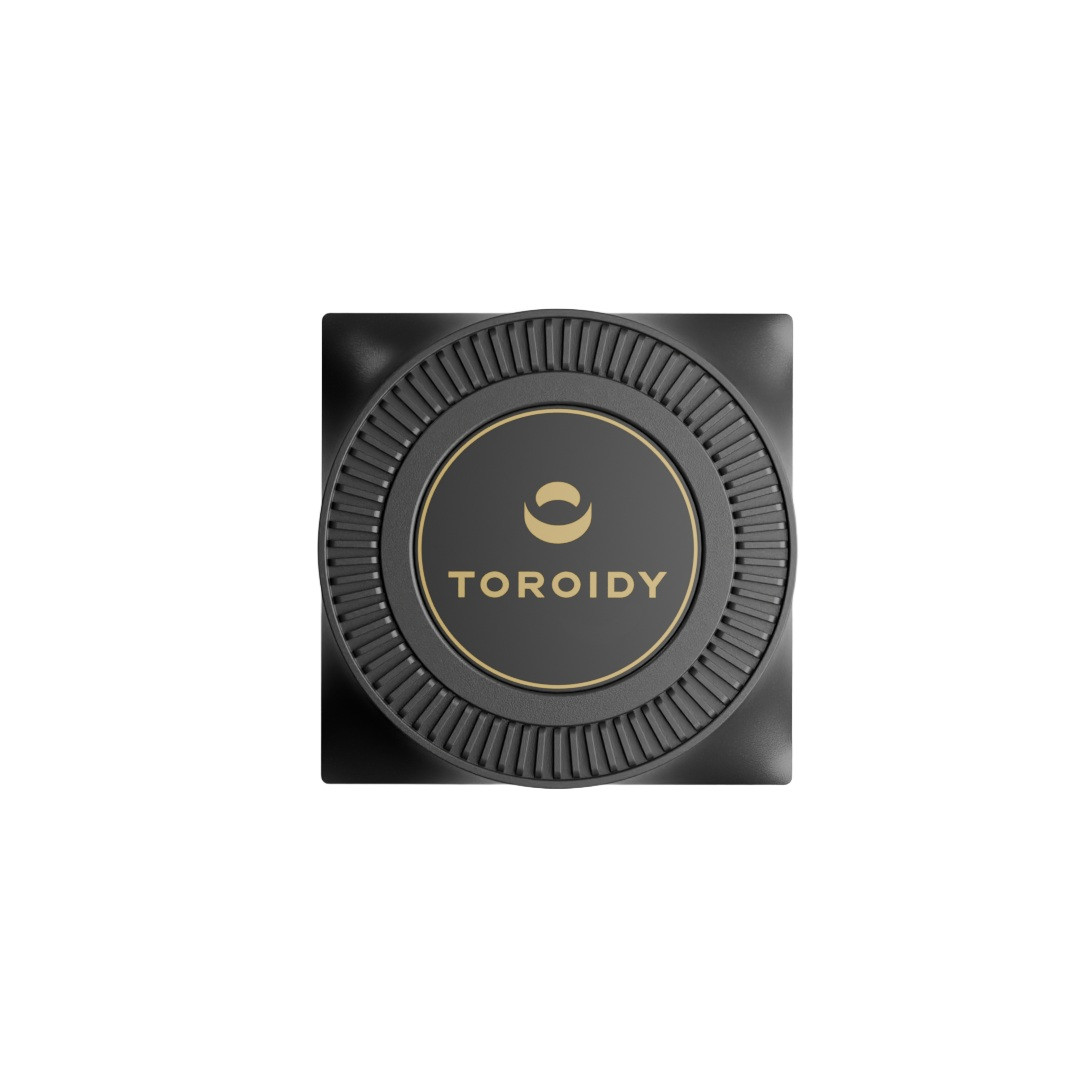

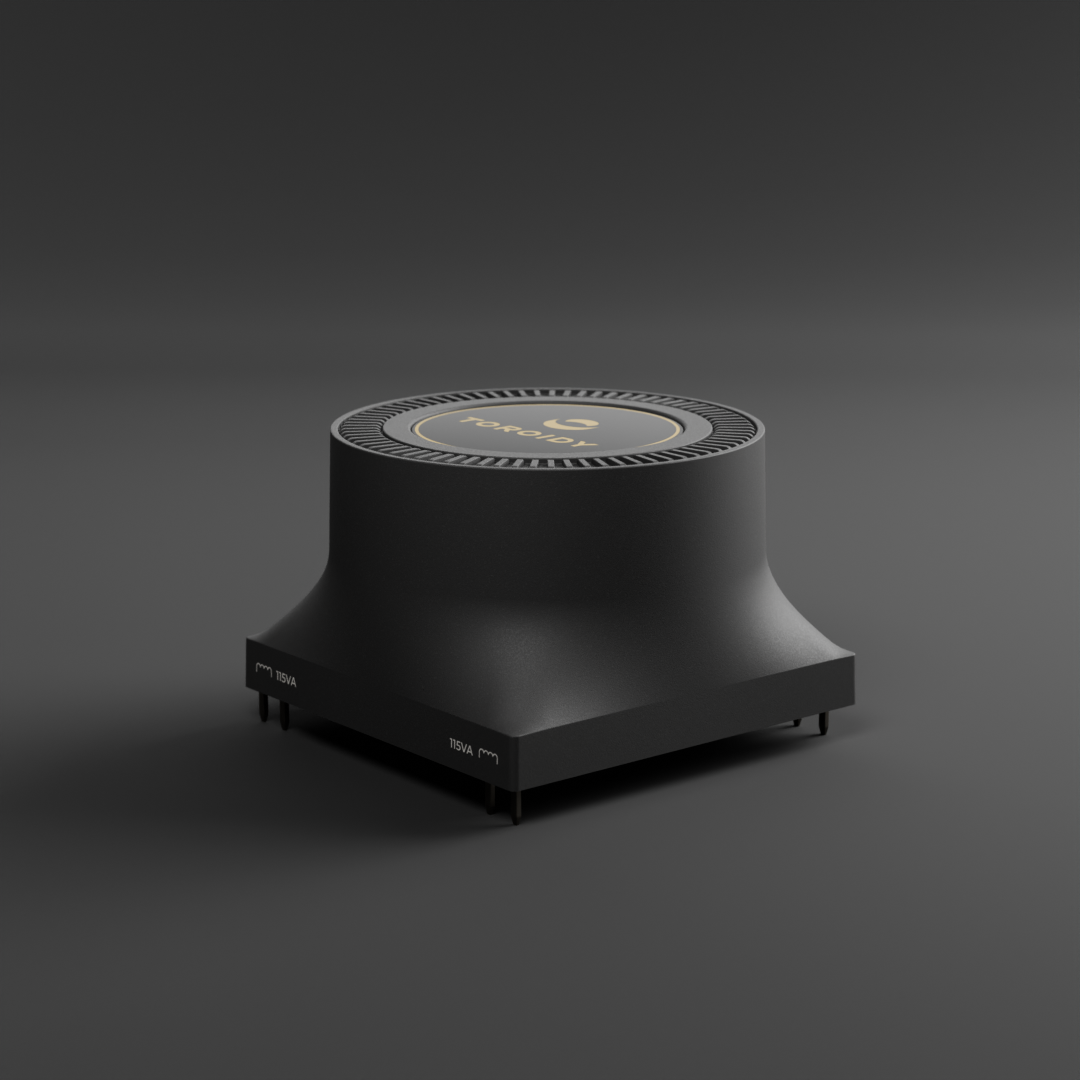

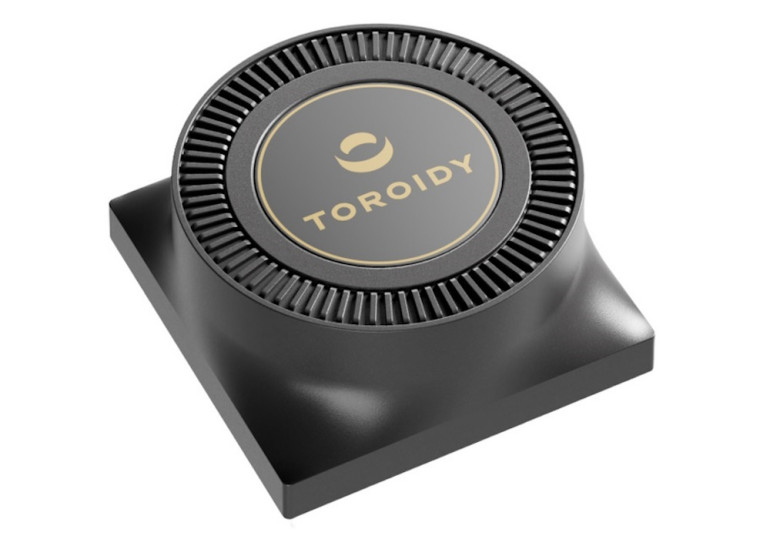

Ten podzespół nadaje się do użycia na płytkach PCB. Jest to transformator toroidalny klasy audio, wykonany w II klasie izolacji, zgodny z wymogami EN 61558, który można zastosować m.in. w urządzeniach elektroakustycznych klasy Hi-Fi.

Niskostratny transformator TAPCB-10VA-2x7 przeznaczony jest do montażu przewlekanego - jego aplikacje obejmują w szczególności niskonapięciowe układy zasilania urządzeń audio. Znajdujący się w tym transformatorze rdzeń toroidalny warunkuje maksymalną sprawność w połączeniu z pomijalnym polem rozproszenia. Prezentowany podzespół charakteryzują niskie gabaryty, a jego konstrukcja zalana jest masą poliuretanową zapewniającą bezgłośną pracę i znikomy poziom wibracji. Oferowane jest także opcjonalne ekranowanie magnetyczne razem z ekranem pomiędzy uzwojeniami opartym na powlekanej taśmie miedzianej SYN-SHIELD. W ten sposób transformator audio TAPCB-10VA-2x7 stanowi bez wątpienia światową czołówkę, jeśli chodzi o bezpieczne zastosowania w układach zasilania wysokiej klasy elektroniki.

Najważniejsze parametry techniczne:

Moc znamionowa: 10 VA
Napięcia strony pierwotnej: 115V AC / 230V AC
Napięcia strony wtórnej: 2x 7V AC
Prąd znamionowy strony wtórnej: 2x 714mA
Sprawność: 86 %
Napięcie bez obciążenia: 2x 8 V AC
Wymiary: 5,5 x 5,5 x 2,6 cm

Więcej informacji pod adresem: sklep.toroidy.pl

Firma: Toroidy.pl Transformatory L.Lachowski Sp.k.

Tagi: Audio PCB Transformatory

Tematyka materiału: PCB, SYN-SHIELD, TAPCB-10VA-2x7, taśmy miedziane, Toroidy.pl Transformatory L.Lachowski Sp.k., transformatory audio
