Otwartoźródłowy komputer jednopłytkowy BeagleV-Ahead dostępny w ofercie Farnell

Jakub Tyburski

Blog

SBC/SIP/SoC/COM

25 lipca 2023

649

Farnell

Będący częścią projektu "Beagleboard.org" komputer jednopłytkowy BeagleV-Ahead wyposażony jest w układ SoC o oznaczeniu TH1520, który to posiada czterordzeniowy procesor XuanTie C910 - o częstotliwości taktowania 2 GHz, czy architekturze RISC-V, jednostkę NPU (ang. Neural Processing Unit), jednostki GPU o symbolach: BXM-4-64, sprzętowe kodeki wideo H.264 i H.265, 2 procesory ISP (ang. Image Signal Processor), a także 2 procesory DSP. BeagleV-Ahead został pomyślany jako kieszonkowy i bardzo tani komputer dla każdego.

Występująca w komputerze jednopłytkowym BeagleV-Ahead pamięć LPDDR4 ma pojemność 4 GB. W przypadku pamięci eMMC jest to z kolei 16 GB. Za implementację interfejsów: Wi-Fi i Bluetooth odpowiada układ AP6203BM. Wbudowanym interfejsem Ethernet rozporządza tuż po włączeniu układ RTL8211F-VD-CG firmy Realtek. Przewidziano gniazdo mini-HDMI i złącza microSD, mikroBUS, 2xCSI oraz DSI. Zainstalowano gniazdo micro-USB 3.0 dla komunikacji z komputerem BeagleV-Ahead. Obsługa funkcji OTG (ang. On-The-Go) jest zagwarantowana i zapewniana. Napięcie zasilania to 5 V. Występuje układ PMIC o oznaczeniu: DA9063, którego producentem jest Renesas Electronics. Są również anteny, które działają w dwóch zakresach: 2,4 GHz i 5 GHz. Dostępny w układzie TH1520 procesor XuanTie C910 zawiera: współdzieloną pamięć L2 o pojemności: 1 MB, a także 4 pamięci L1 o pojemności: 64 KB każda. Producentem układu jest firma Alibaba (to nie żart). Sprzętowe kodeki wideo H.264 i H.265 umożliwiają, na dobry sposób, szybkie przetwarzanie obrazów w rozdzielczości 4K, biorąc pod uwagę: 40 i 75 klatek na sekundę. Taktowanie jednostki NPU wynosi 1 GHz.

Więcej informacji poad adresami: link 1, link 2 i link 3 oraz na filmie pod zdjęciami.

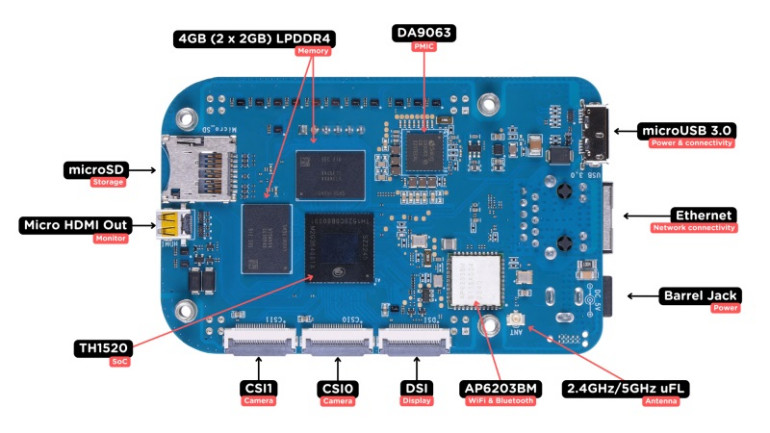

Gniazda, złącza i podzespoły otwartoźródłowego komputera jednopłytkowego BeagleV-Ahead

Galeria

Wideo

Firma: Farnell

Tagi: Moduły PCB Komputery

Tematyka materiału: AP6203BM, BeagleV-Ahead, Farnell, komputery jednopłytkowe, RTL8211F-VD-CG, TH1520
