Precyzyjne detektory podczerwieni, tworzą podstawę działania między innymi spektrometrii. Każda substancja w charakterystyczny dla siebie sposób pochłania promieniowanie elektromagnetyczne (w tym promieniowanie z zakresu podczerwieni).
Wynika to z budowy materii i dopuszczalnych na gruncie fizyki poziomów energetycznych. Wykorzystuje się to w czujnikach gazów, np. w popularnych sensorach NDIR (non-dispersive infrared) wykrywających dwutlenek węgla. Podobne detektory, korzystające z promieniowania IR (IR ag. Infra Red, czyli “pod czerwony”) mają jednak o wiele szersze zastosowanie. Przede stosuje się je w badaniach jakości powietrza oraz składu gazów emitowanych w zakładach przemysłowych i pojazdach spalinowych. Spektroskopia w podczerwieni używana jest także w nowoczesnych systemach bezpieczeństwa w gazownictwie (sygnalizowanie nieszczelności) czy górnictwie, gdzie detektor podczerwieni pomaga wykrywać metan i inne niebezpieczne związki chemiczne.
W katalogu TME można znaleźć pełny asortyment detektorów promieniowania podczerwonego marki VIGO System obejmujący gotowe moduły (urządzenia), oraz przetworniki (elementy) fotowoltaiczne przeznaczone do montażu przewlekanego w obwodach PCB.
Tytułowy detektor podczerwieni LabM-I-10.6 jest przedstawiony na Ilustracji 1.

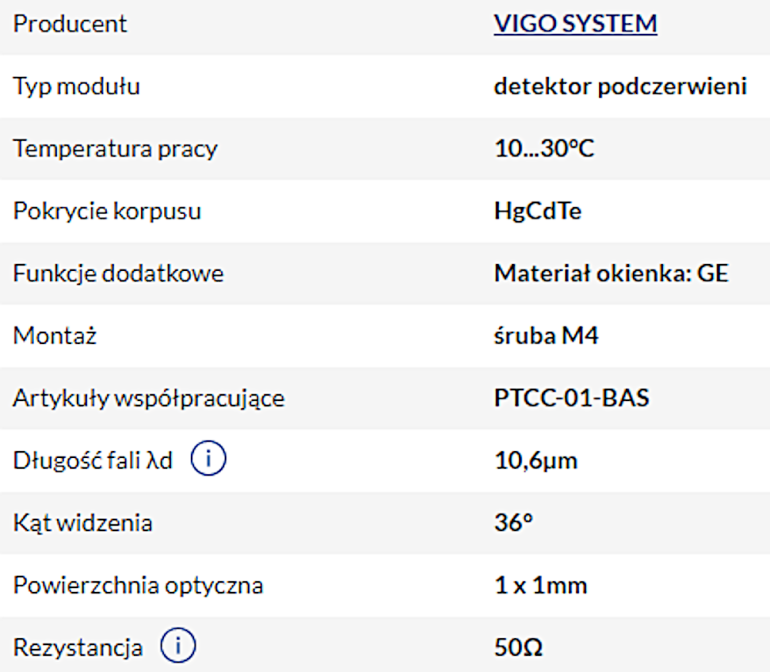

Jest to moduł przystosowany do aplikacji laboratoryjnych. Jego podstawowe parametry przedstawia tabela 1.
Pełną charakterystykę znajdziemy w dołączonej do artykułu karcie katalogowej. Konfiguracja trybu pracy urządzenia odbywa się przy pomocy freeware’owego oprogramowania Smart Manager Software. Użytkownik ma możliwość zmiany parametrów modułu takich jak: wzmocnienie (do 40 dB), częstotliwość pracy (1,5 MHz, 15 MHz, 100 MHz), czy regulacja temperatury. Czujnik jest wrażliwy na polaryzację wiązki. Optymalna długość fali to 10,6 µm, natomiast pełen zakres czułości obejmuje promieniowanie od 2 µm do12 µm. W zależności od częstotliwości padającego promieniowania różna jest czułość detektora, zgodnie z charakterystyką z Ilustracji 2.
Prezentowany moduł to wysokiej klasy, specjalistyczne urządzenie, przeznaczone do zastosowań profesjonalnych. Bardzo cieszy, że takie urządzenie zostało zaprojektowane, wykonane i wprowadzone do sprzedaży przez polską firmę.
