Nowa, kompaktowa płytka rozwojowa z mikrokontrolerem RP2040 od firmy Seeed Studio

Jakub Tyburski

Blog

Moduły

28 lipca 2021

766

Seeed Studio

Niedawno na rynek trafiła małych rozmiarów płytka rozwojowa XIAO RP2040 firmy Seeed Studio zawierająca mikrokontroler RP2040 firmy Raspberry Foundation oparty o dwurdzeniową architekturę Cortex M0+ firmy ARM taktowaną zegarem 133 MHz.

Jest to moduł o wymiarach 20 mm × 17,5 mm × 3,5 mm wyposażony w pamięci: SRAM o pojemności 264 KB i Flash o pojemności 2 MB, z czego pierwsza jest dostępna w mikrokontrolerze. Zestaw ten posiada dwukierunkowe wyprowadzenia cyfrowe o maksymalnym napięciu pracy 3,3 V oraz wejścia analogowe dołączone do przetwornika analogowo-cyfrowego wspomnianego wcześniej układu. Pierwszych jest razem jedenaście, podczas gdy drugich cztery. Wraz z nimi występują wyjścia PWM o liczbie sztuk 11 i dwa wyprowadzenia zapewniające napięcia 3,3 V i 5 V. Interfejsy XIAO RP2040 stanowią: USB, I²C, SPI i UART.

Płytka XIAO RP2040

Natomiast peryferiami są: dwa przyciski oraz pięć diod LED. Wśród ostatnich znajduje się m.in. dioda RGB użytkownika. Obsługę płytki zapewniają języki programowania: MicroPython i CircuitPython, a także edytor kodu Thonny. Jej zasilanie odbywa się poprzez gniazdo USB typu C bądź baterie. Jest to produkt kompatybilny z płytką Seeeduino XIAO. Sprawdza się on szczególnie w przenośnych rozwiązaniach. Każdy może z niego korzystać, w tym osoby początkujące.

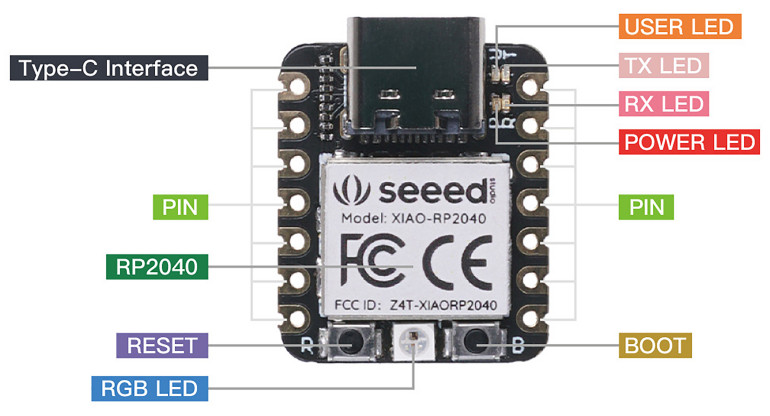

Rozmieszczenie elementów na płytce

Specyfikacja płytki rozwojowej XIAO RP2040:

Mikrokontroler RP2040 firmy Raspberry Foundation:
- Architektura: Cortex M0+ firmy ARM
- Liczba rdzeni: 2
- Długość magistrali danych: 32 bity
- Częstotliwość taktowania: 133 MHz
- Wbudowana pamięć SRAM o pojemności 264 KB
Pamięć Flash o pojemności 2 MB
Interfejsy:
- USB
- SPI
- I²C
- UART
Wyprowadzenia:
- Analogowe - w liczbie sztuk 4
- Cyfrowe - w liczbie sztuk 11
- PWM - w liczbie sztuk 11
- Zasilające:
  - 3,3 V - w liczbie sztuk 1
  - 5 V - w liczbie sztuk 1
Peryferia:
- Przyciski:
  - BOOT
  - RESET
Diody LED:
- Użytkownika:
  - Jednokolorowa
  - RGB
- Zasilania
- UART:
  - RX
  - TX
Złącze SWD (dla programatorów zewnętrznych)
Wspierane języki programowania:
- MicroPython
- CricuitPython
Wsparcie ze strony edytora kodu Thonny
Zasilanie:
- przez gniazdo USB typu C
- bateryjne
Wymiary: 20 mm × 17,5 mm × 3,5 mm

Więcej informacji pod adresem: www.seeedstudio.com i wiki.seeedstudio.com

Firma: Seeed Studio

Tagi: Moduły Projektowanie Raspberry Pi Układy cyfrowe

Tematyka materiału: ARM, CircuitPython, MicroPython, RP2040, Seeed Studio

AUTOR

Jakub Tyburski

ZOBACZ WIĘCEJ ARTYKUŁÓW AUTORA

Źródło

https://www.seeedstudio.com/XIAO-RP2040-v1-0-p-5026.html
