Kieszonkowy moduł wskaźnika słupkowego BarGraph 3 Click firmy MikroElektronika o 5 białych segmentach LED

Jakub Tyburski

Blog

Moduły

10 czerwca 2022

727

MikroElektronika (MIKROE)

Jest to uniwersalnego użytku płytka, której wskazania można z łatwością obserwować z daleka, w ciemności i przy mocnym świetle Słońca. Wszystko to nieskomplikowanej obsłudze oraz małych rozmiarach.

Dostępny na płytce podzespół SMA-B500LE B/W firmy American Opto Plus i układ 74HC595 firmy Texas Instruments pełniący rolę ośmiobitowego rejestru przesuwnego, umożliwiają pełną realizację zadań dedykowanych modułowi BarGraph 3 Click. Każdy segment tego modułu to biała dioda LED, które pobiera 25 mA prądu. Stopień ich świecenia jest regulowany w oparciu o przebiegi PWM.

Moduł BarGraph 3 Click

Sterowanie modułem odbywa się przez interfejs SPI znajdujący się na wyprowadzeniach mikroBUS™. Możliwość generacji dowolnych sekwencji świecenia jest w BarGraph 3 Click wliczona. Takie rozwiązania jak: mierniki VU, wskaźniki stanu czy systemy kontroli są opisanemu modułowi pisane. Można go przy tym obsługiwać, korzystając z intuicyjnego środowiska programistycznego mikroSDK. Jest to całkowicie sprawdzony produkt o wymiarach: 42,9×25,4 mm. Jego napięcie pracy to: 3,3 V lub 5 V. Jakość BarGraph 3 Click jest w pełni gwarantowana. Prosta obsługa również.

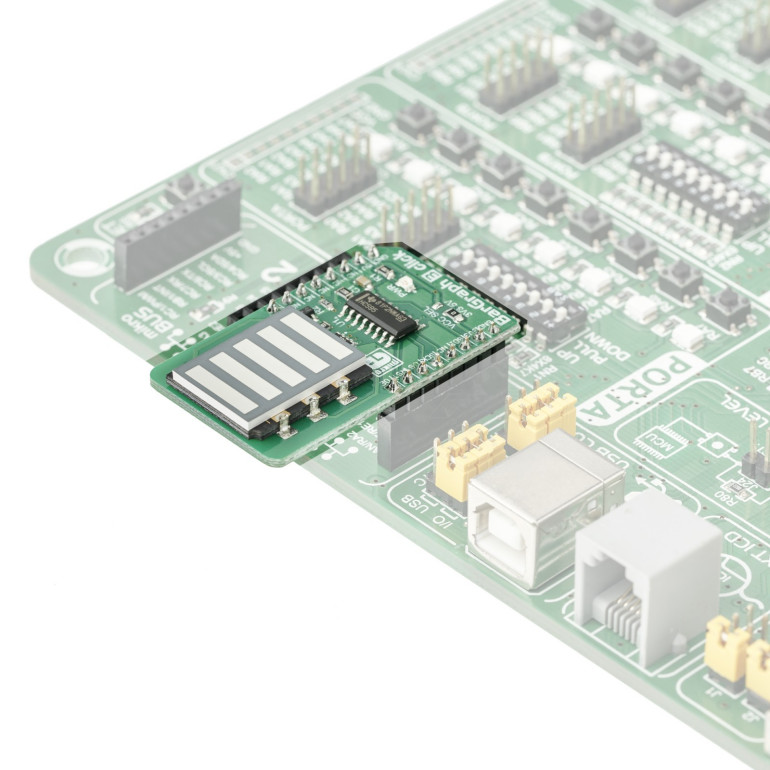

Przykładowe zastosowanie BarGraph 3 Click

Przykładowy projekt związany z obsługą modułu BarGraph 3 Click

Środowisko mikroSDK

DATA SHEET

Do pobrania

Schemat modułu BarGraph 3 Click

Pliki projektowe modułu BarGraph 3 Click

Dokumentacja rejestru przesuwnego 74HC595

Dokumentacja podzespołu SMA-B500LE B/W

Firma: MikroElektronika (MIKROE)

Tagi: LED Moduły Pomiary i testy

Tematyka materiału: BarGraph 3 Click, interfejs SPI, MikroBUS™, Mikroe, MikroElektronika, mikroSDK
