Moduł 10×10 RGB Click firmy MikroElektronika, czyli 100 trójkolorowych diod standardu WS2812

Jest to niezwykły wyświetlacz, którego jasność umożliwia widzenie obrazów z daleka, szczególnie po ciemku oraz w mocnym świetle Słońca. To co wyświetlane jest bardzo wyraźne.
Article Image

Opracowany przez MikroElektronikę produkt zawiera wydajne diody RGB WS2812C-2020 firmy Worldsemi, które należy wysterować zgodnie ze standardem WS2812. W tym celu dostępne są wejścia: DI (Data Input) i DO (Data Output) dedykowane wymianie danych w postaci pakietów po 24 bity, którymi przenoszone są barwy: czerwona, zielona i niebieska. Na każdą z nich przeznaczono 8 bitów w celu wyrażenia stopnia ich świecenia. W efekcie możliwa jest generacja 16 777 216 kolorów na wszystkich diodach. Diody są połączone szeregowo - pierwsza przekazuje informacje drugiej, druga trzeciej, trzecia kolejnej itd. Informacje z diod są "wypychane" kiedy przychodzą następne dane (do tego momentu diody „przechowują” to co im nadesłano). Tym sposobem sterowanie matrycą jest bardzo proste, zarówno praktycznie - mało linii danych, jak i czasowo - brak złożonych procedur postępowania.

Moduł 10×10 RGB Click
Moduł 10×10 RGB Click

Dostępne na rynku mikrokontrolery są 10×10 RGB Click pisane, podobnie jak mikroprocesory oraz układy FPGA - wystarczy dołączyć je bezpośrednio do modułu. Obsługiwane przez moduł napięcie zasilania wynosi 5 V. Wszystko to przy rozmiarach 10×10 RGB Click równych 57,15×25,4 mm. Moduł posiada gniazdo mikroBUS™ i diodę zasilania.

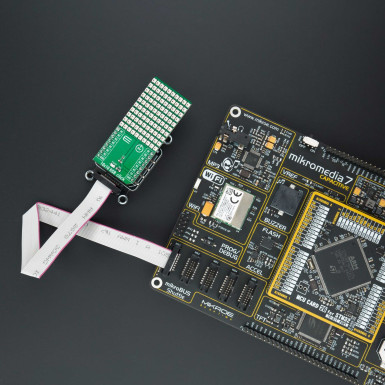

Przykład użycia modułu 10×10 RGB Click

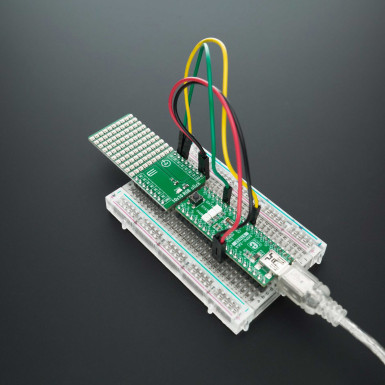

Przykład użycia modułu 10×10 RGB Click
Przykład użycia modułu 10×10 RGB Click
Przykład użycia modułu 10×10 RGB Click

Środowisko programistyczne mikroSDK stanowi wsparcie dla modułu 10×10 RGB Click.

Jest to produkt w pełni przetestowany - jego zastosowania obejmują m.in. inteligentne systemy oświetlenia (w tym systemy nastrojowe), sprzęt rozrywkowy i różnego rodzaju podświetlenia.

Środowisko mikroSDK

Moduł 10×10 RGB Click
DATA SHEET
Wideo
Do pobrania
Download icon Schemat modułu 10×10 RGB Click Download icon Dokumentacja diod WS2812C-2020
