Mikrokontrolery Geehy Semiconductor - w pełni funkcjonalne i legalne odpowiedniki

Wybierając komponenty elektroniczne, takie jak rezystory, kondensatory czy tranzystory, mamy do wyboru wielu producentów. Tak samo jest w przypadku złączy, diod LED czy wyświetlaczy – ten sam typ elementu, zachowujący wszystkie kluczowe parametry i funkcje, można nabyć u wielu dostawców. Dostępność równoważnych komponentów jest postrzegana na rynku jako ważna zaleta, gdyż ogranicza ryzyko biznesowe, uelastycznia łańcuchy dostaw i zapobiega wzrostowi cen. Niestety, w przypadku zaawansowanych układów cyfrowych – mikrokontrolerów, zakres dostawców jest bardzo ograniczony. Na szczęście, dzięki Geehy Semiconductor, ta sytuacja zaczyna się zmieniać.
Article Image

Wielu producentów elementów elektronicznych ma w swoich ofertach standardowe scalone układy logiczne, wzmacniacze operacyjne i dziesiątki innych typów podzespołów. W zasadzie odpowiedników jest tak wiele, że łatwiej jest powiedzieć, gdzie ich nie ma lub gdzie oferta jest bardzo ograniczona. Taka sytuacja dotyczy przede wszystkim zaawansowanych układów cyfrowych, takich jak mikrokontrolery, SoC, FPGA oraz własnościowe, specjalizowane rozwiązania kontrolerów (pamięci, zasilania, dysków, silników), MEMS-ów itp.

Im bardziej uniwersalny i popularny chip, tym większa potrzeba rynku w zakresie dostępności odpowiedników. W ostatnich miesiącach ta zasada bardzo zyskała na aktualności, a zainteresowanie kupowaniem alternatywnych rozwiązań się zwiększyło, w tym także tych bardziej złożonych chipów z mikrokontrolerami na czele.

Odpowiednik, nie klon

Mówiąc o takich produktach, warto znać terminologię. Przedmiotowy, oryginalny (pierwotny) układ scalony, na przykład stabilizator napięcia LDO, może zostać odtworzony przez innego producenta w oparciu o taki sam proces technologiczny, poprzez skopiowanie mozaiki na poszczególnych warstwach i powtórzenie operacji technologicznych. To, co powstanie, będzie wierną kopią oryginału, czyli klonem. W taki sposób dawniej w krajach RWPG powstawały zachodnie chipy, łącznie z popularnymi układami UL1xxx (klony Sanyo) czy mikroprocesorem 8080. Strukturę szlifowano i fotografowano dla zobrazowania coraz głębszych warstw, a powiększone tysiące razy papierowe arkusze obrazujące mozaiki stanowiły bazę do dalszej fotolitografii.

Klon jest alternatywnym, ale identycznym egzemplarzem pierwotnego układu. Gdy wspomniany stabilizator wykonamy nieco bardziej ogólnie, kierując się parametrami, funkcjonalnością i opracujemy strukturę w oparciu o własną technologię – powstanie odpowiednik. Opracowanie rozważanego chipa nie wydaje się trudne. Wiadomo, co ma robić i jakie ma mieć parametry. Nic więc dziwnego, że wielu producentów produkuje układy tego typu i są one doskonałym przykładem rynkowych odpowiedników. Mają one jedną wspólną cechę – wszystkie są jednakowo dobre, mimo że wewnętrznie się różnią. Stanowią one przykład tego, że do celu można dojść wieloma drogami i przy poszanowaniu własności intelektualnej innych.

Odpowiedniki mogą być identyczne, pasujące na płytce zamiast układu pierwotnego, a więc zgodne pod względem funkcjonalności oraz w zakresie obudowy i konfiguracji wyprowadzeń. W przypadku układów programowalnych, takich, które zawierają oprogramowanie firmware zaszyte wewnątrz lub mikrokod definiujący listę rozkazów, odpowiedniki mogą się różnić od oryginałów zgodnością binarną, a ich użycie w krytycznych aplikacjach, np. czasowych, wykorzystujących bezpośrednie odwołania do rejestrów, nieudokumentowane funkcje, wymaga przeprowadzenia ich walidacji.

W przypadku odpowiedników mikrokontrolerów uwagi wymaga użycie układów peryferyjnych, jak np. przetwornika A/C, bo producent rozwiązania alternatywnego może „złożyć” projekt z różnych, gotowych bloków IP. Nierzadko peryferia są lepszej klasy niż oryginalne, na przykład mają krótszy czas konwersji, a jednostka centralna ma poprawione błędy, które były w oryginale i zostały przy okazji skorygowane. To dobrze, ale przez to czasem wymagana jest korekta w oprogramowaniu.

W dzisiejszych czasach tworzenie odpowiednika mikrokontrolera jest łatwiejsze, bo układy Cortex Arm są dostępne jako bloki IP, które się kupuje jako licencję, a nie są własnością przypisaną do producenta pierwotnego. Wiele osób myli te pojęcia i stąd często legalny odpowiednik nazywany jest klonem lub nawet podróbką. W praktyce nielegalnych klonów (identycznych – 1:1) jest na rynku niewiele, bo ochrona prawna własności układu scalonego wygasa po 10 latach, a wykonanie odpowiednika funkcjonalnego często jest łatwiejsze od dokładnego odwzorowania oryginału.

Mikrokontrolery od Geehy Semiconductor

W odpowiedzi na rosnącą popularność rynku w zakresie odpowiedników firma Micros nawiązała oficjalną współpracę z firmą Geehy, od 2019 roku produkującą zamienniki mikrokontrolerów firmy ST Microelectronics. Geehy Semiconductor jest oficjalnym partnerem (licencjonobiorcą) firmy ARM, co oznacza, że zgodność binarna wytwarzanych układów jest duża i nie ma z nimi problemów kompatybilności oprogramowania. Są to produkty przetestowane przez wielu klientów, o bardzo atrakcyjnych cenach. Jest to ważne w dzisiejszych czasach, kiedy ceny takich chipów bardzo się zwiększyły, a mimo to kupić jest je bardzo trudno.

Geehy produkuje alternatywne wersje procesorów STM32F, bazując na własnym „know-how” i procesie technologicznym. Ich układy APM to odpowiedniki na zasadzie FFF (fit-form-function), czyli alternatywny projekt o takiej samej funkcjonalności i rozkładzie pinów w obudowach. Można na nich uruchomić oprogramowanie przygotowane na STM32 i z reguły nie są wymagane żadne poprawki w kodzie, gdy nie zawiera on specyficznych dla architektury wstawek i odwołań lub procedur krytycznych czasowo. Warto dodać, że firma Geehy wspiera klientów i pomaga w wykonaniu ew. poprawek w oprogramowaniu, gdyż zna się na tym doskonale i wie, gdzie mogą pojawić się problemy. Dzięki temu klienci nie muszą się obawiać, że nie dadzą rady ich wdrożyć albo stracą na to mnóstwo czasu.

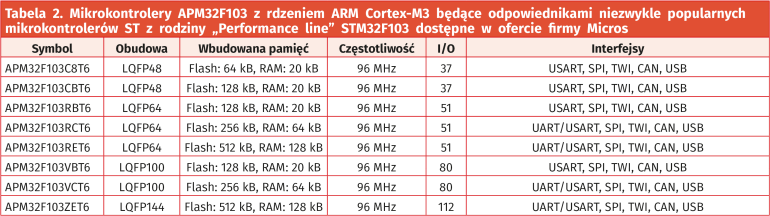

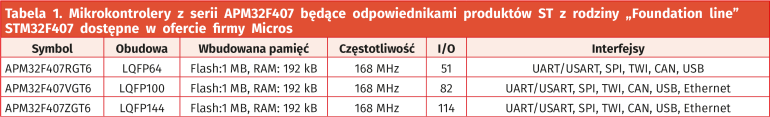

Mikrokontrolery dostępne w ofercie firmy Micros zostały zestawione w tabeli 1 oraz tabeli 2. Pełne zestawienie serii mikrokontrolerów oferowanych przez Geehy Semiconductor zostało pokazane na rysunku 1.

Rysunek 1. Zestawienie mikrokontrolerów Geehy Semiconductor dostępnych w ofercie oraz będących w fazie przygotowań

Znajdują się tam układy dostępne w ofercie, oraz układy będące w fazie przygotowań, jak seria APM32A przeznaczona do zastosowań motoryzacyjnych, od których wymagany jest najwyższy stopień niezawodności. Z kolei układy serii APM32E umożliwiają  taktowanie zegarem, aż do 120 MHz i są już dostępne pierwsze egzemplarze.

Profesjonalnie, ambitnie i na dużą skalę

Rodzina APM firmy Geehy to propozycja legalna, jeśli chodzi o własność intelektualną. Są to układy licencjonowane przez Arm, z dokumentacją, sprzedawane na całym świecie, a więc nie takie same jak wiele podróbek o wątpliwej legalności, które sprzedawane są wyłącznie na rynku chińskim. Jest to bardzo istotne, gdyż poważne firmy nie chcą się wikłać w użycie produktów, które kiedyś mogą okazać się przestępstwem.

Geehy Semiconductor nie jest firmą nową na rynku ani też graczem o małym potencjale. Jest częścią firmy Apex Microelectronics zajmującej się wytwarzaniem chipów od ponad 20 lat, należącej do koncernu Ninestar, który jest światowym producentem drukarek laserowych (marki Pantum i Lexmark), notowanym na liście 500 największych przedsiębiorstw w Chinach. Jednocześnie możliwości firmy są stale rozwijane, a plan działań badawczo-rozwojowych został określony już na kilka przyszłych lat i jest bardzo ambitny. Kierownikiem Działu Badań i Rozwoju jest dr Jerry Zhang, który od lat pracuje i mieszka w USA, a pracował w takich firmach jak Cadence czy Qualcomm. Głównym naukowcem jest dr Huang Kai, który jest jednym z największych talentów w chińskim przemyśle półprzewodników, cieszącym się wysoką reputacją w tej branży.

Poza 32-bitowymi mikrokontrolerami Arm Geehy produkuje układy kryptograficzne oraz chipy Bluetooth. Są to produkty skierowane głównie do branży przemysłowej, medycznej oraz motoryzacyjnej, tylko ok. 15% całej produkcji trafia do elektroniki użytkowej. Wśród użytkowników mikrokontrolerów GEEHY można znaleźć znane na całym świecie firmy, takie jak: Philips, IKEA, GM, BMZ, TTI, Nestle, Gibson Guitars itd.

Narzędzia deweloperskie

W ofercie Micros dostępne są także narzędzie deweloperskie do mikrokontrolerów APM32F:

  • APM32 PROG – programator z interfejsem JTAG i SWD, zasilany z USB,
  • APEX-LINK – emulator/programator z interfejsem JTAG i SWD, zasilany z USB.

Micros jako autoryzowany dystrybutor firmy Geehy oferuje wsparcie techniczne w przypadku migracji z rozwiązań innych producentów.

Micros

Więcej informacji: Micros sp.j. W. Kędra i J. Lic, 30-198 Kraków, ul. E. Godlewskiego 38, tel.+48 12 636 95 66, e-mail:bok@micros.com.pl, www.micros.com.pl
Tematyka materiału: Micros, APM32F, APM32 PROG, APEX-LINK, ARM Cortex-M3, APM32F103, APM32F407, SoC, FPGA, MEMS, LED
