Pierwsza na świecie energooszczędna pamięć EEPROM z interfejsem SPI od firmy STMicroelectronics

Article Image
W marcu 2021 roku firma STMicroelectronics zaprezentowała układ M95M04-DR stanowiący pamięć EEPROM obsługiwaną w całości przez interfejs SPI.

Jest to pierwsze takie rozwiązanie na świecie zdolne przechowywać 4 MB danych w czterech bankach o pojemności 524288 KB każdy. Do jego pracy wymagane jest napięcie zasilania z zakresu 1,8-5,5 V i temperatura otoczenia od -40°C do 85°C. Częstotliwość pracy wynosi przy tym 10 MHz. Liczba cykli zapisów i odczytów pamięci jest równa 4 milionom. Zapis danych do niej trwa do 5 sekund, a ich odczyt zajmuje do 0,5 sekundy. Podczas pierwszej operacji pobierany jest prąd 800 µA. Podczas drugiej 400 µA. W stanie bezczynności układu jest to z kolei 4 µA. Tym samym jest to energooszczędny moduł. Za aktywację działania pamięci M95M04-DR odpowiada wejście Chip Select, natomiast za prowadzenie z nią komunikacji wejście Hold. Dostępne są trzy obudowy układu: SO8-N, TSSOP8 i WLCSP. Układ można stosować w dowolnych aplikacjach. Jest to niezawodny moduł o uniwersalnym przeznaczeniu, również tym krytycznym.

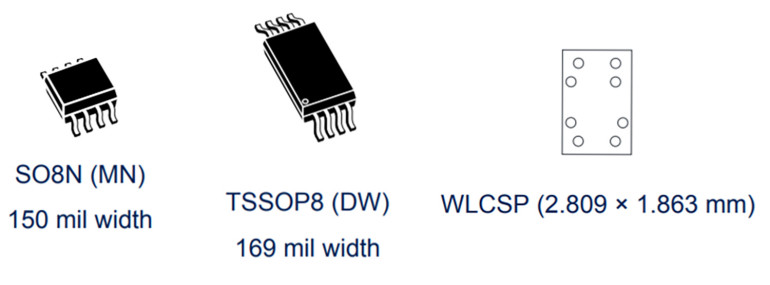

Obudowy pamięci M95M04-DR

Specyfikacja pamięci M95M04-DR:

  • Pojemność danych: 4 MB
  • Zakres napięcia zasilania: 1,8-5,5 V
  • Częstotliwości pracy:
    • 10 MHz dla napięcia zasilania powyżej 2,5 V i wzwyż
    • 8 MHz dla napięcia zasilania z zakresu 1,8 V-2,5 V
  • Czasy zapisu:
    • 5 ms (dotyczy 512 bajtów danych)
    • 1,4 s (dotyczy 1 MB danych)
    • 5 s (dotyczy całej pojemności pamięci)
  • Czas odczytu: 0,5 s (dotyczy całej pojemności pamięci)
  • Liczba cykli zapisów/odczytów danych: 4 miliony
  • Obecność zabezpieczeń przed zapisem danych
  • Ochrona przed wyładowaniami elektrostatycznymi (ESD)
  • Obsługa: na podstawie interfejsu SPI
  • Zakres temperatury pracy: od -40°C do 85°C
  • Pobór prądu:
    • 1 µA w stanie bezczynności
    • 400 µA podczas odczytu danych
    • 800 µA podczas zapisu danych
  • Upływność danych: najwcześniej po 40 latach
  • Dostępne obudowy:
    • SO8-N
    • TSSOP8
    • WLCSP

Więcej informacji pod adresem: www.st.com

DATA SHEET
Do pobrania
Download icon Dokumentacja pamięci M95M04-DR
Firma: STMicroelectronics (ST)
Tematyka materiału: EEPROM, interfejs SPI, SO8-N, STMicroelectronics, TSSOP8, WLCSP
