Wyposażony w bezpiecznik I2-t sterownik VNF1048F firmy STMicroelectronics dla pojazdowych przełączników high-side

Jakub Tyburski

Blog

IC-układy scalone

19 lipca 2022

789

STMicroelectronics (ST)

Ten zasilany napięciami: 12 V, 24 V i 48 V układ z serii STi2Fuse pozwala bezpiecznie zarządzać przełącznikami high-side w pojazdach. Układ VNF1048F należy podłączyć do bramki tranzystora MOSFET. Dzieje to przy dwustopniowej pompie ładunkowej układu. Układ spełnia normę AEC-Q100. Można go stosować wraz z bateriami.

Oferowany przez STMicroelectronics układ obejmuje 32-bitowy interfejs SPI do konfiguracji, monitorowania i diagnostyki rozwiązania. Wbudowany w VNF1048F cyfrowy czujnik prądu umożliwia ciągłe pomiary prądu drenu tranzystora MOSFET. Czujnik ten potrzebuje bocznika. Temperaturę tranzystora można określać dzięki termistorowi NTC. W tym celu termistor musi być wpięty między układ, a dren tranzystora.

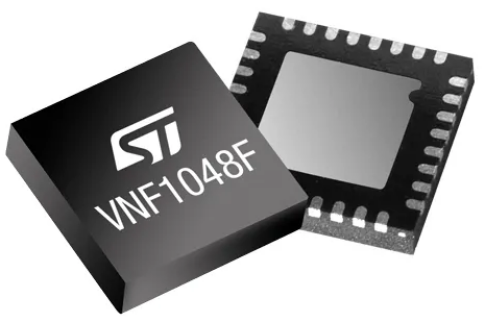

Układ VNF1048F

Układ VNF1048F posiada zabezpieczenia przed: zwarciami, wyjściem tranzystora MOSFET ze stanu nasycenia (tj. przed jego desaturacją), nadmierną temperaturą układu i tranzystora oraz zbyt niskimi napięciami zasilania. Zintegrowany bezpiecznik I2-t stanowi niezawodną ochronę nadprądową układu. W układzie znajdują się przetworniki analogowo-cyfrowe do sprawdzania napięć. Układ VNF1048F można stosować w różnych rozwiązaniach przemysłu motoryzacji. Rozmiary układu wynoszą: 5×5 mm. Układ jest dostępny w obudowie QFN-32L.

Więcej informacji pod adresami: link 1, link 2, link 3 i link 4 oraz na poniższych materiałach.

Schemat blokowy VNF1048F

Sposób użycia VNF1048F

DATA SHEET

Wideo

Do pobrania

Dokumentacja VNF1048F

Firma: STMicroelectronics (ST)

Tagi: Baterie Tranzystory Układy scalone Zasilanie

Tematyka materiału: AEC-Q100, bezpiecznik I2-t, przełączniki high-side, QFN-32L, STMicroelectronics, VNF1048F
