Zintegrowany samochodowy wzmacniacz audio od ST, łączący dźwięk wysokiej rozdzielczości z wydajnością klasy G

Wzmacniacz samochodowy TDA7901 integruje kontroler buck do przełączania mocy w wzmacniaczu klasy G i obsługuje dźwięk w wysokiej rozdzielczości, zapewniając unikalną kombinację zapewniającą doskonałe odsłuchiwanie i wysoką wydajność.
Article Image

W pracy w klasie G, kontroler buck TDA7901 automatycznie optymalizuje napięcie dostarczane do stopnia mocy z obciążeniem mostkowym (BTL) w zależności od poziomu sygnału audio. Wynikający z tego gładki, analogowy dźwięk zapewnia wydajność zbliżoną do klasy D przy normalnym poziomie odsłuchu. Ponieważ rozpraszanie mocy jest znacznie niższe w porównaniu z konwencjonalnym wzmacniaczem klasy AB, wymagania dotyczące radiatora są zoptymalizowane.

Zintegrowanie kontrolera buck w układzie scalonym przyczynia się do zmniejszenia rozmiaru i wagi systemu. Zmniejsza również listę elementów, upraszcza projektowanie obwodów i oszczędza tworzenie oprogramowania do sterowania szyną napięciową.

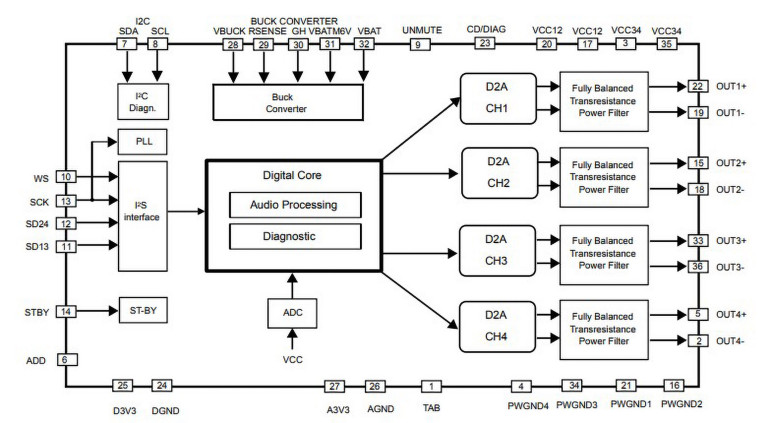

Schemat blokowy

TDA7901 nadaje się do stosowania w wielu pokładowych systemach informacyjnych (IVI – In-Vehicle Information), takich jak jednostki główne, inteligentne systemy kokpitu, zewnętrzne wzmacniacze i wiele innych. Wzmacniacz sygnalizuje pełną diagnostykę w czasie rzeczywistym, w tym monitorowanie prądu obciążenia w czasie rzeczywistym za pośrednictwem interfejsów I2S lub I2C, umożliwiając certyfikację ASIL-A aplikacji związanych z bezpieczeństwem, takich jak generatory sygnałów ostrzegawczych i AVAS („Acoustic Vehicle Alerting System”). Dostępny jest również cyfrowy miernik impedancji , dzięki czemu systemy zawierające TDA7901 mogą spełnić najbardziej rygorystyczne wymagania producentów OEM dla branży motoryzacyjnej.

Wyprowadzenia układu TDA7901

Dzięki cyfrowemu wejściu I2S i inteligentnemu wyjściu quad-BTL, TDA7901 zapewnia 4×43 W mocy audio (przy obciążeniu 4 Ω, wyjście nasycone przy 14,4 V). Wzmacniacz ma pasmo 80 kHz do obsługi dźwięku wysokiej rozdzielczości. Szeroki zakres napięcia zasilania, od 4,5 V do 18,5 V, zapobiega zakłóceniom spowodowanym działaniem silnika w trybie start-stop oraz ogólnymi przepięciami elektrycznymi w motoryzacji.

TDA7901 ma wejść do produkcji w drugiej połowie 2022 roku w obudowie Power-SO36. Ceny zaczynają się od 7.90 $ przy zamówieniu 1000 sztuk.

Więcej informacji można znaleźć na stronie: www.st.com

Parametry wzmacniacza:

  • Trwa kwalifikacja AEC-Q100
  • Rozdzielczość 24-bitowa
  • Obsługa pasma wysokiej rozdzielczości:
    • do 40 kHz (I2S 96 kHz) z tłumieniem [0 dB, -2 dB]
    • do 80 kHz (I2S 192 kHz) z tłumieniem [0 dB, -2 dB]
  • Zakres dynamiki: 117 dB (A-weighted)
  • Monitorowanie prądu obciążenia w czasie rzeczywistym
  • Funkcja monitorowania napięcia na magistrali I2C
  • Wysoka sprawność SB-I (SB-Improved) i praca w klasie G
  • Zdolność sterowania głośników o impedancji 1 Ω
  • Wysoka moc wyjściowa:
    • 4×27 W 4 Ω przy 14,4 V, 1 kHz, THD = 10%
    • 4×47 W 2 Ω przy 14,4 V, 1 kHz, THD = 10%
  • Elastyczna kontrola trybów:
    • Pełna obsługa magistrali I2C ( 1,8V/3,3V) z ośmioma adresami do wyboru
    • Niezależne z przodu/z tyłu, odtwarzanie/wyciszenie
    • Wybieralne wzmocnienie cyfrowe
    • Bardzo niski poziom szumów
    • Diagnostyka cyfrowa z wykrywaniem obciążenia DC i AC
    • Cyfrowa diagnostyka z OL i OD podczas odtwarzania
    • Wykrywanie aktualnego poziomu offset-u.
  • Zgodność EMI oceniana zgodnie z normą CISPR25
  • Kompatybilność z trybem Start-Stop (praca do 4,5 V)
  • Częstotliwość próbkowania: 44,1 kHz, 48 kHz, 96 kHz, 192 kHz
  • Elastyczny port danych szeregowych (1,8V/3,3V):
    • Standard I2S, TDM 4 kanały, TDM 8 kanałów, TDM 16 kanałów
  • Niezależny czujnik przesterowania przód/tył
  • Programowalny pin diagnostyczny
  • Pin „Enable” kompatybilny z CMOS
  • Zabezpieczenie termiczne
Firma:
Tematyka materiału: TDA7901, ST, klasa G
