System jest zasilany z ogniw litowo-jonowych, dzięki czemu można go z łatwością używać poza domem. Jego pracą steruje moduł z mikrokontrolerem ESP32, który łączy się z Wi-Fi w celu pobrania aktualnych współrzędnych ISS. Następnie wykonuje obliczenia, aby wyznaczyć kąty między obserwatorem na Ziemi a ISS na niebie, tak, aby mógł skierować wskaźnik w jego stronę. Lokalizacja ISS jest aktualizowana co 5 sekund, więc urządzenie będzie ją dokładnie śledziło, gdy porusza się po niebie.
Potrzebne elementy
Na rysunku 1 pokazano schemat konstrukcyjny. Do budowy urządzenia potrzebne będą następujące elementy:
- mikrokontroler ESP32 zintegrowany w module,
- wyświetlacz OLED o przekątnej 0,91" i rozdzielczości 128×32 pikseli,
- moduł ładowarki akumulatorów litowo-jonowych (2S – 7,4 V),
- zasilacz oparty na układzie MP1584EN,
- płytka uniwersalna (25×13 otworów),
- goldpiny i złącza o rastrze 2,54 mm,
- dwa ogniwa litowo-jonowe 18650 oraz koszyczek na nie,
- dwa silniki krokowe 28BYJ-48,
- dwie płytki sterowników silnika krokowego ULN2003,
- łożysko 60002RS (10×26×8 mm),
- pierścień ślizgowy z sześcioma torami,
- przełącznik kołyskowy KCD1-104,
- gniazdo zasilacza 2,1 mm,
- przewody połączeniowe do łączenia obwodów,
- zestaw różnych śrub i nakrętek,
- elementy wydrukowane w technice 3D (pliki do druku 3D znaleźć można na portalu Thingverse https://bit.ly/3a96XsJ).

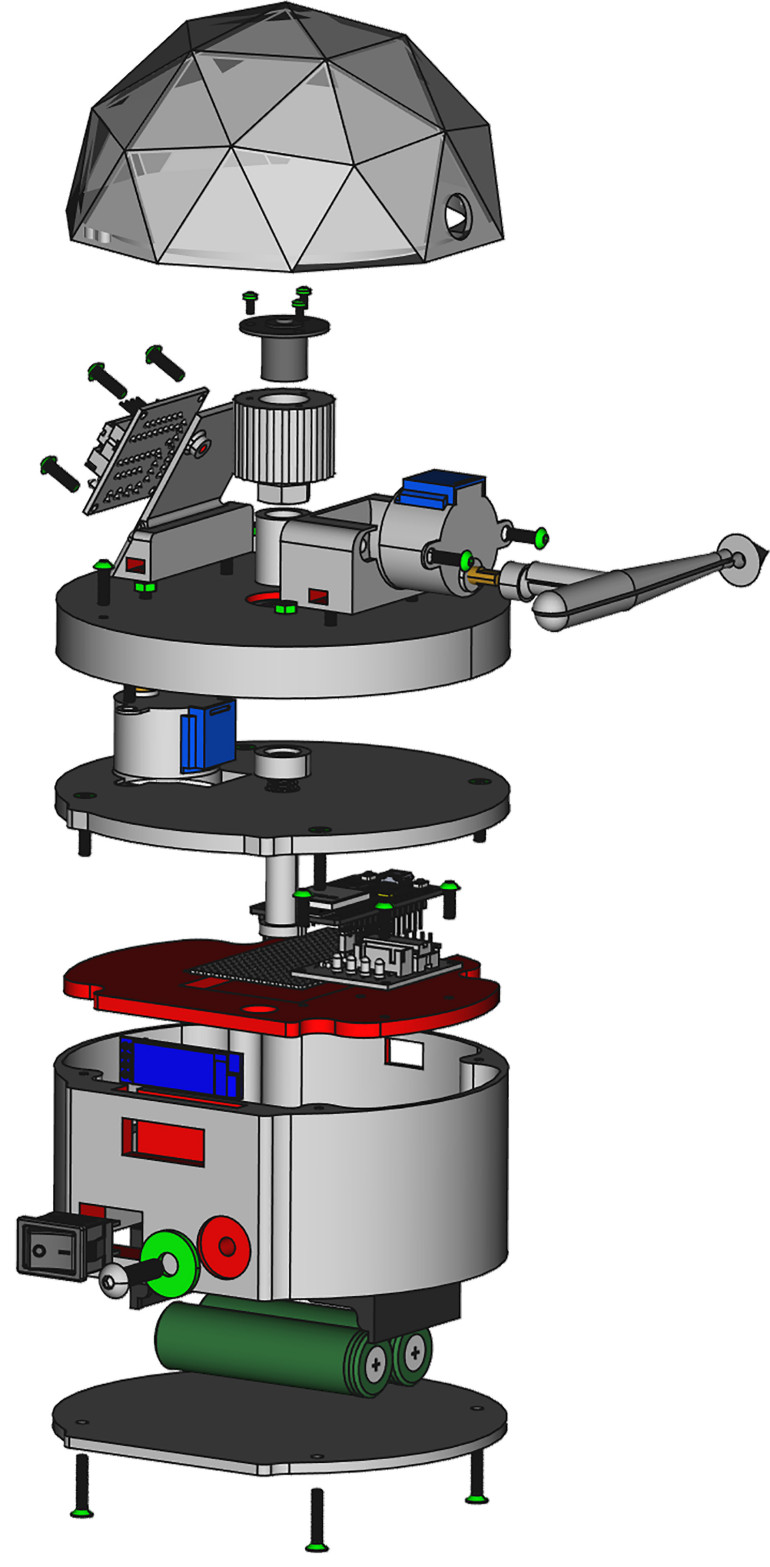

Rysunek 1. Schemat konstrukcyjny
